Kontaktni okvir CPU-a za Intel procesore 13. i 14. generacije, Thermal Grizzly

Termalni Grizzly kontaktni okvir za procesor za Intel LGA1700

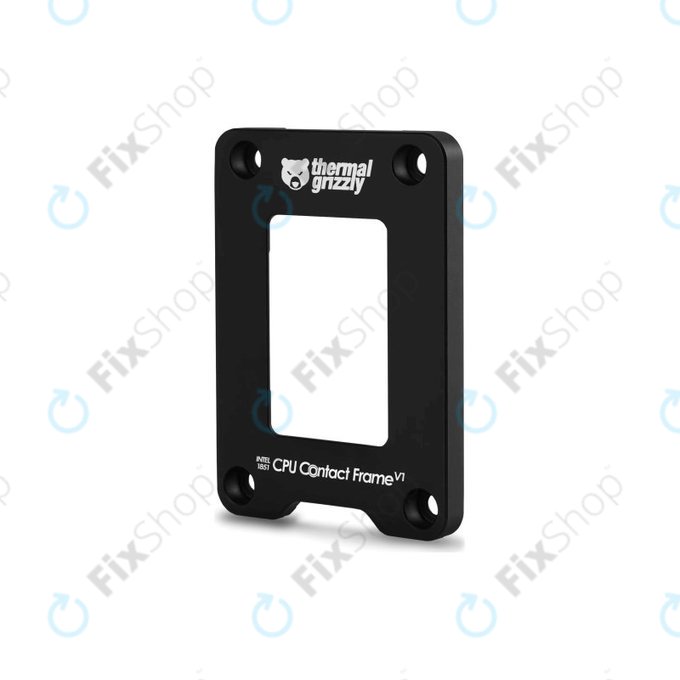

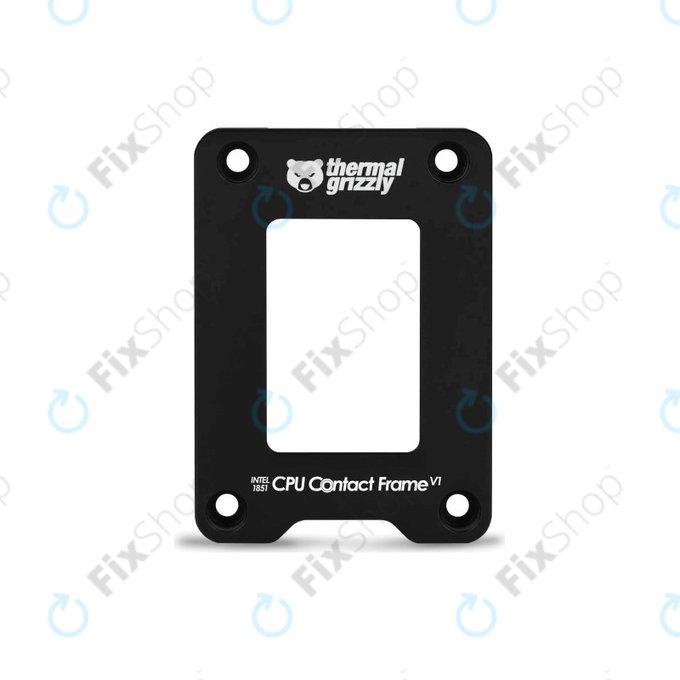

Thermal Grizzly, kontaktni okvir za CPU za Intel procesore 13. i 14. generacije, precizni je okvir za montažu za Intel LGA1700 matične ploče. Zamjenjuje standardni integrirani mehanizam za učitavanje (ILM) i preraspodjeljuje pritisak montaže kako bi se smanjilo konkavno savijanje raspršivača topline CPU-a, poboljšavajući kontaktnu površinu između CPU-a i hladnjaka.

• Dizajnirano za Intel LGA1700 procesore, uključujući CPU-e 13. i 14. generacije
• Optimizira kontaktni pritisak na procesoru
• Pomaže u poboljšanju kontakta hladnjaka s raspršivačem topline CPU-a
• Može smanjiti temperaturu CPU-a ovisno o kombinaciji procesora i hladnjaka

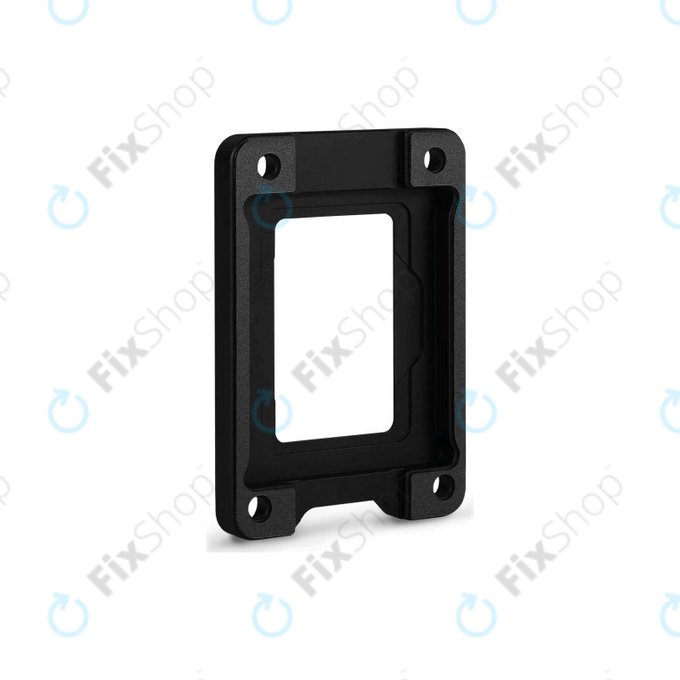

• Konstrukcija od anodiziranog aluminija
• Revidirana unutarnja kontura pojednostavljuje ugradnju u usporedbi s ranijim dizajnom okvira

Standardni LGA1700 ILM primjenjuje pritisak oko središnjeg područja izduženog kućišta procesora. U nekim uvjetima to može doprinijeti konkavnom obliku raspršivača topline, ostavljajući hladnjak s manje učinkovitim kontaktom u blizini vruće točke CPU-a. Kontaktni okvir dizajniran je kako bi se to suprotstavio promjenom načina raspodjele sile montaže.

Pregled instalacije:

1. Uklonite hladnjak procesora i očistite raspršivač topline procesora.
2. Slijedeći upute tvrtke Thermal Grizzly, uklonite standardni ILM matične ploče.
3. Postavite kontaktni okvir u ispravnu orijentaciju i provjerite da ga ne ometaju komponente matične ploče.

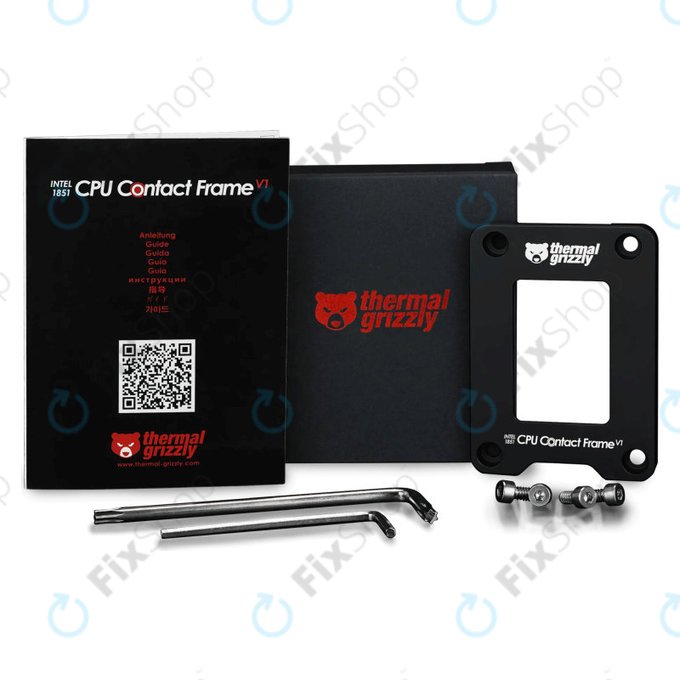

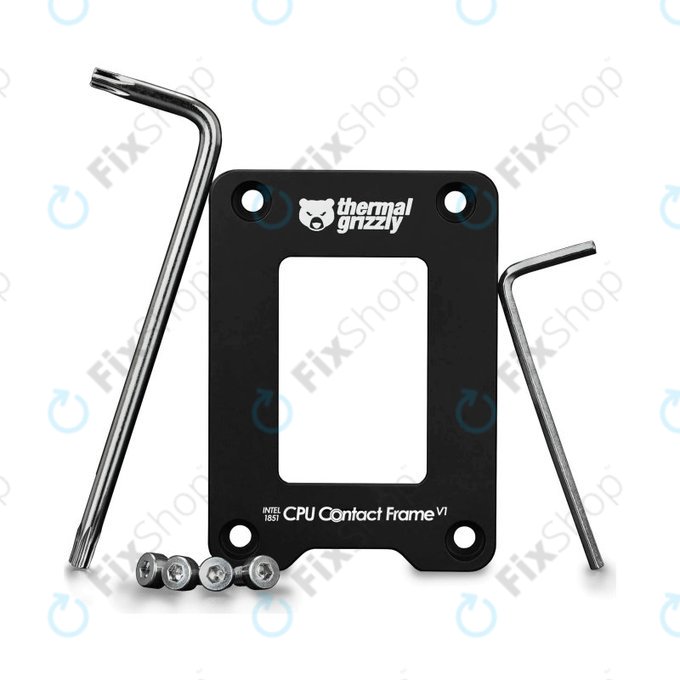

4. Pričvrstite okvir pomoću priloženih vijaka i alata.
5. Nanesite termalni interfejs materijal i ravnomjerno ponovno instalirajte hladnjak procesora.

Važno: Uklanjanje originalnog ILM-a može poništiti jamstvo proizvođača matične ploče. Pažljivo provjerite raspored matične ploče, posebno na kompaktnim Mini-ITX pločama, i slijedite vodič za instalaciju Thermal Grizzlyja.
