Zamjena baterije za iPhone 11 Pro

Prije početka potrebno je iPhone isprazniti ispod 25% jer se napunjena Li-ion baterija može zapaliti ili eksplodirati ako se slučajno prereže.

• Isključite iPhone

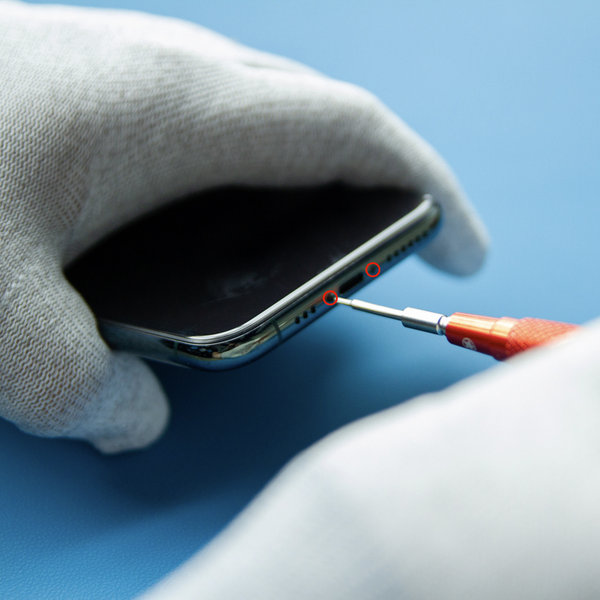

• Odvijte dva pentalob vijka dužine 6,7 mm na donjem rubu iPhonea pomoću Pentalobe odvijača (Ph0001.2)

Otvaranje iPhonea će slomiti njegovu vodootpornu brtvu, stoga pripremite zamjensku brtvu prije početka ovog koraka. Bez nove brtve vaš iPhone neće biti vodootporan.

Zagrijavanje donjeg ruba iPhonea pomaže omekšati zaštitu zaslona i olakšati otvaranje.

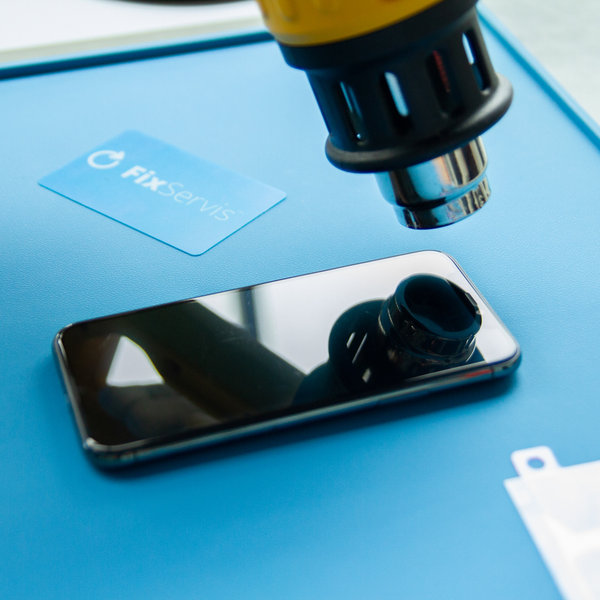

• Koristeći sušilo za kosu ili toplinski pištolj, zagrijte donji rub iPhonea oko 3 minute da dosegnete oko 80 °C.
• Ne stavljajte iPhone u mikrovalnu!!!

• Postavite vakuumske čašice blizu donjeg ruba iPhonea, jednu sprijeda, a drugu straga, i lagano ga gurnite na mjesto.
• Čvrsto držite svoj iPhone i koristite nježne vakuumske čašice za odvajanje zaslona od stražnjeg dijela telefona.

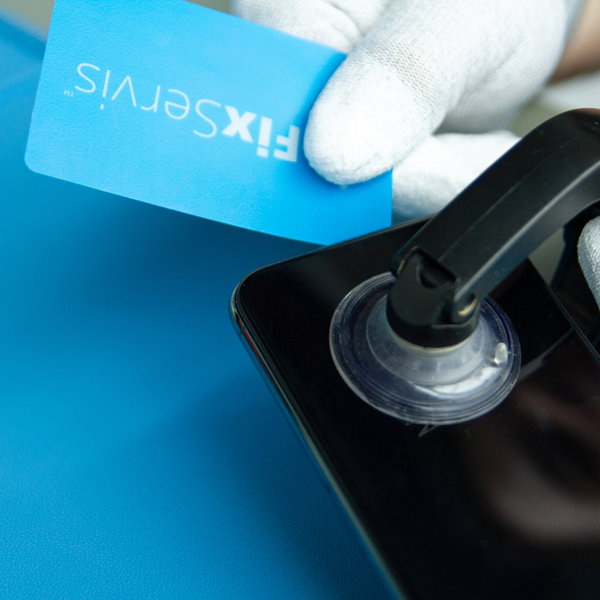

• Nakon odvajanja zaslona cca. 3 mm od stražnje strane umetnite Fixservis karticu u otvor.

Ljepilo koje drži zaslon na mjestu je vrlo čvrsto, stoga je za stvaranje ovog početnog razmaka potrebna značajna sila. Ako imate poteškoća, ponovno zagrijte donji rub i nježno kliznite ekranom gore-dolje nekoliko puta kako biste oslabili ljepilo dok ne napravite razmak za umetanje Fixservis kartice.

• Nakon uspješnog otpuštanja ljepila s rubova, uklonite vakuumske čašice.

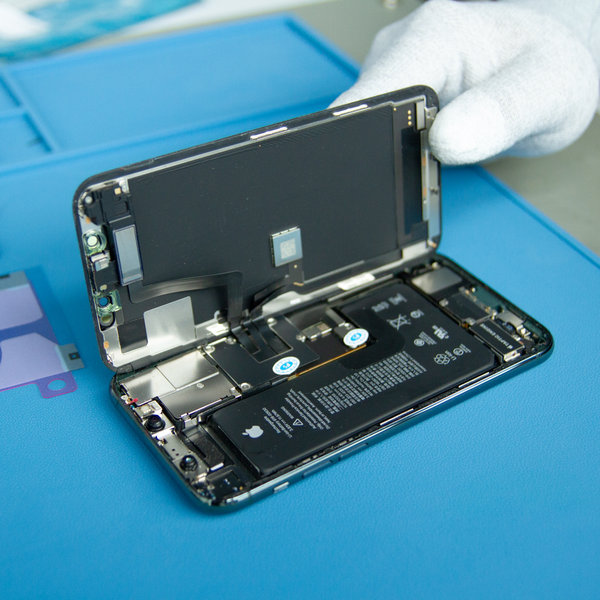

• Otvorite iPhone okretanjem zaslona ulijevo poput knjige.
• Preporučujemo da poduprete zaslon kako ne biste otrgnuli ravni kabel koji drži zaslon s matične ploče.

Za sada nemojte pokušavati potpuno odvojiti zaslon jer ga nekoliko lomljivih ravnih kabela još uvijek povezuje s matičnom pločom iPhonea.

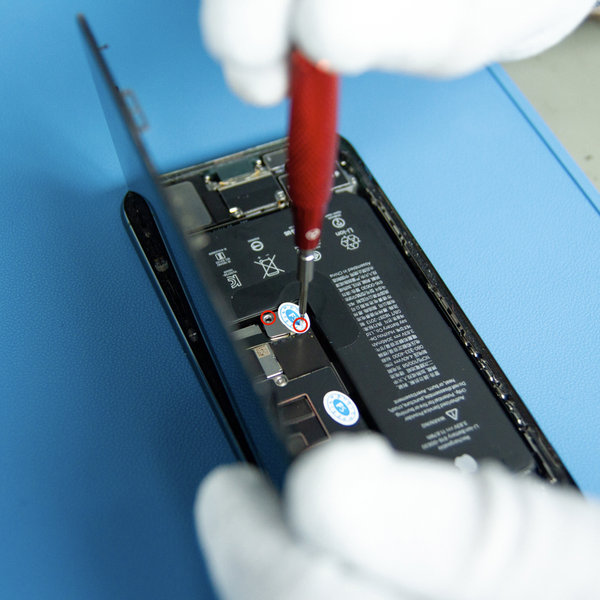

• Uklonite dva vijka dužine 1,3 mm pomoću Pentalobe odvijača koji pričvršćuju držač poklopca baterije i uklonite ih u isto vrijeme.

Tijekom popravka, pratite svaki vijak kako biste bili sigurni da se vraća točno tamo odakle je došao kako biste izbjegli oštećenje vašeg iPhonea.

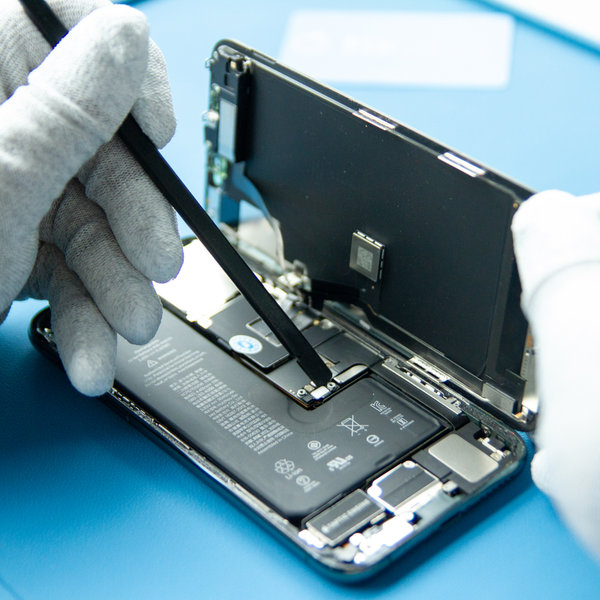

• Vrhom Spudgera odvojite konektor baterije na matičnoj ploči od matične ploče.

Pokušajte ne oštetiti crnu silikonsku brtvu koja okružuje ovaj i druge priključke ploče. Ove brtve pružaju izuzetnu zaštitu od prodora vode i prašine.

• Lagano savijte konektor od matične ploče kako biste spriječili slučajni kontakt s utičnicom i napajanjem telefona tijekom popravka.

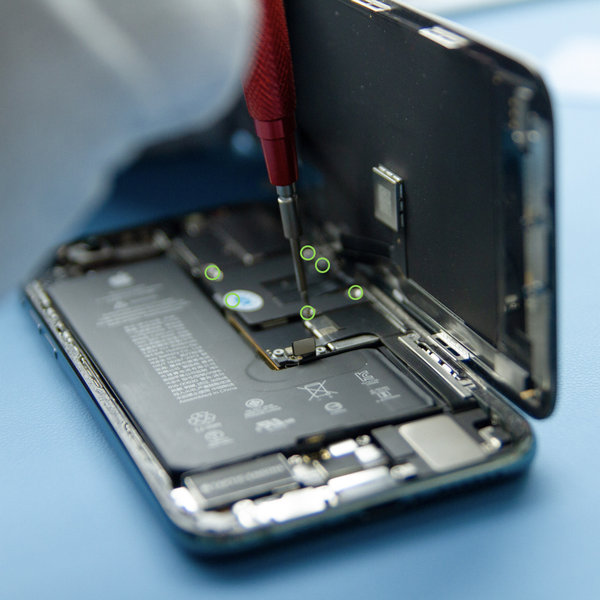

• Pomoću Pentalobe odvijača odvrnite šest vijaka od 1,3 mm koji pričvršćuju nosač poklopca logičke ploče, a zatim ga uklonite.

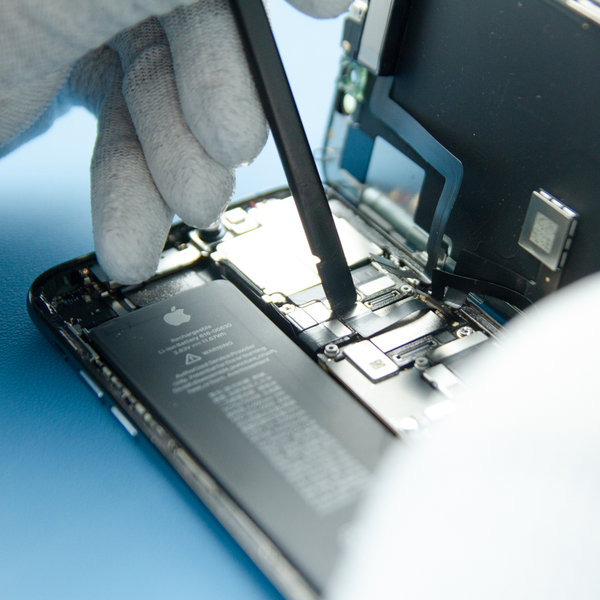

• Odspojite konektor kabela OLED ploče, prednji senzor i digitalizator pomoću Spudgera.

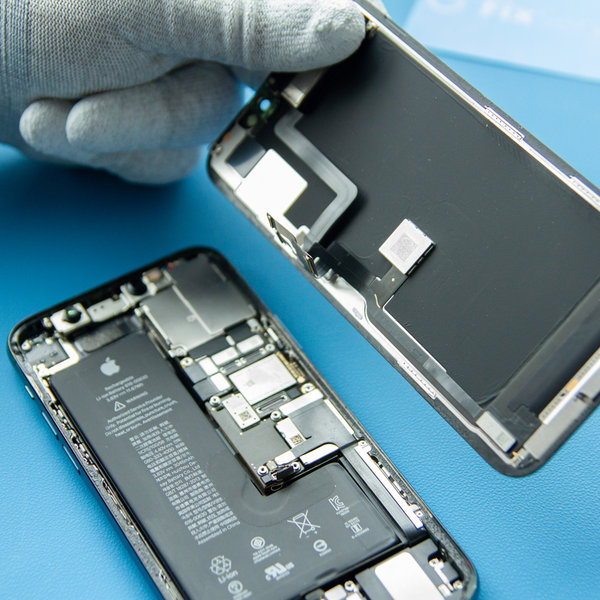

• Uklonite zaslon s matične ploče.

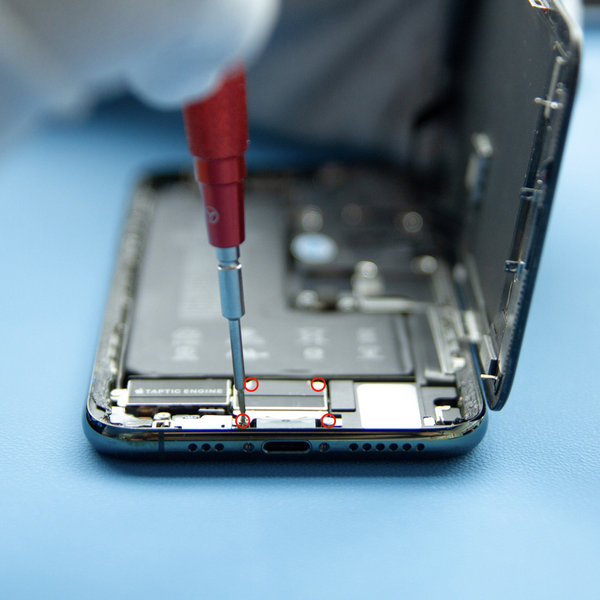

• Pomoću Pagoda odvijača odvrnite četiri vijka od 1,5 mm koji pričvršćuju donji poklopac konektora baterije i istovremeno ga uklonite.

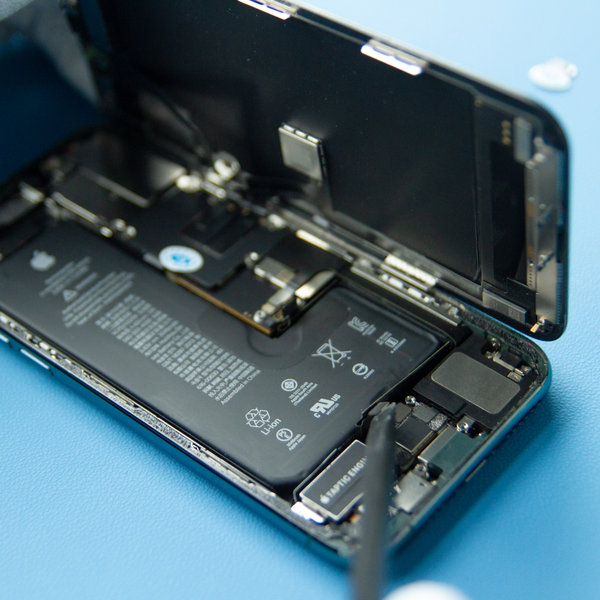

• Koristite Spudger da odspojite donji kabel baterije.

• Koristite Spudger da odspojite Taptic Engine

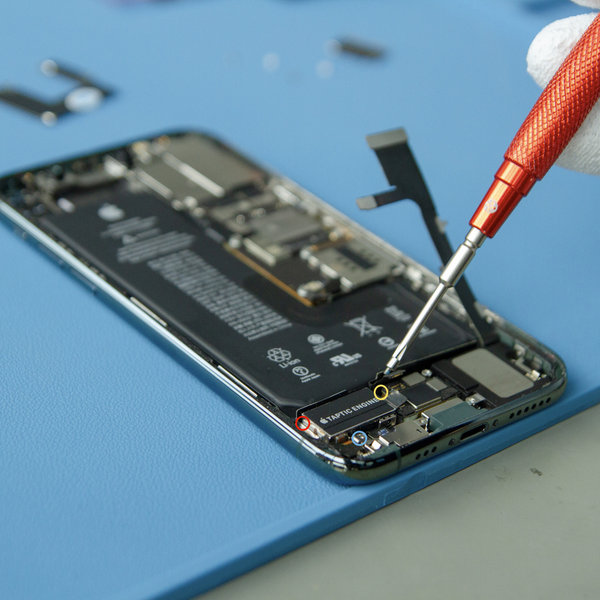

• Upotrijebite Pentalobe odvijač da uklonite tri vijka koji drže Motor Taptic:

- 1. vijak dužine 1,9 mm.

- 2. vijak dužine 1,4 mm.

- 3. vijak dužine 4,1 mm.

• Zatim uklonite Taptic Engine.

Tijekom popravka, pratite svaki vijak kako biste bili sigurni da se vraća točno tamo odakle je došao kako biste izbjegli oštećenje vašeg iPhonea.

• Pomoću Pentalobe odvijača odvrnite dva vijka od 1,4 mm koji pričvršćuju držač Lightning flex kabela i zatim ga uklonite.

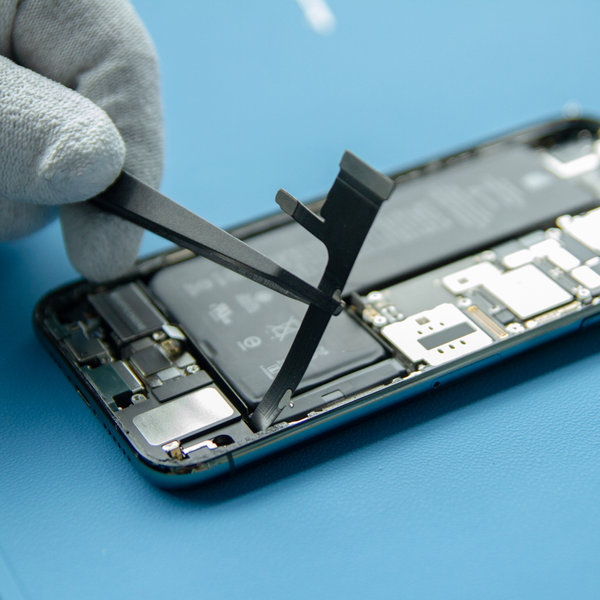

• Pomoću Spudgera odspojite oba konektora na Lightning flex kabelu s matične ploče.
• Nježno podignite Lightning flex kabel i lagano ga savijte prema donjem rubu iPhonea kako biste imali bolji pristup bateriji ispod.

• Baterija je pričvršćena na stražnju stranu kućišta s tri komada ljepljivih kopči - jedna blizu donjeg ruba baterije, druga na vrhu i treća na desnoj strani.
• Svaki gluten ima jedan ili dva crna izvlačna jezička na kraju koji su blago zalijepljeni za bočne rubove baterije.

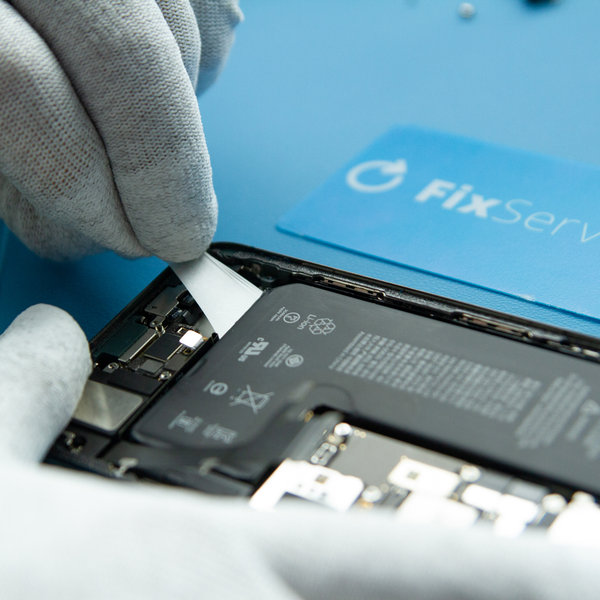

• Uhvatite jezičke u isto vrijeme i polako povucite ljepilo dalje od baterije.
• Ponovite ovaj postupak sa sve tri strane.

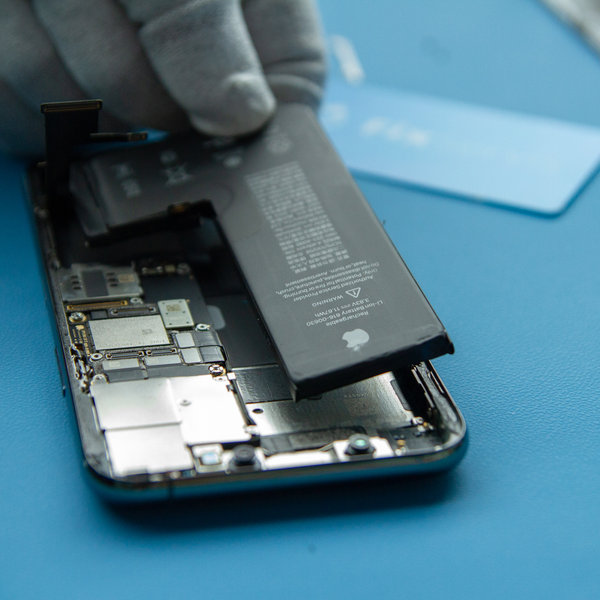

• Izvadite bateriju pomoću Spudgera.

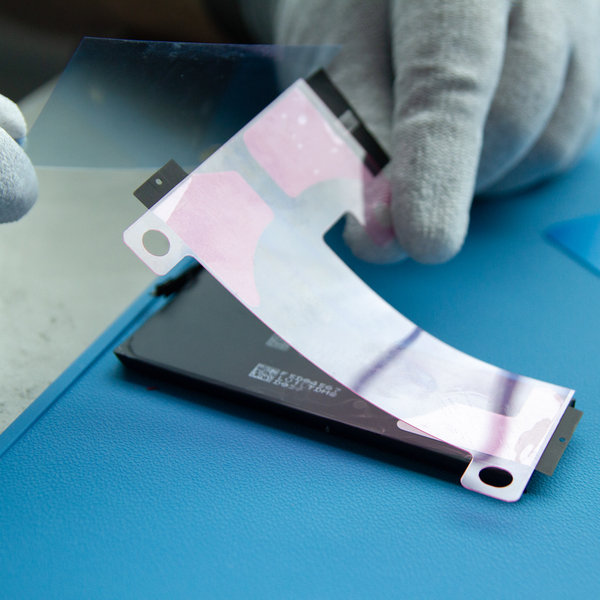

• Odlijepite plavu plastičnu foliju s novog kompleta ljepljivih traka i bacite je.
• Pažljivo postavite ljepljive trake na bateriju i zalijepite ih na mjesto kao što je prikazano.
• Prstima ili krpom čvrsto pritisnite trake na mjesto na bateriji.
• Pritisnite sredinu kako biste također pričvrstili crnu kontrolnu naljepnicu na bateriju.

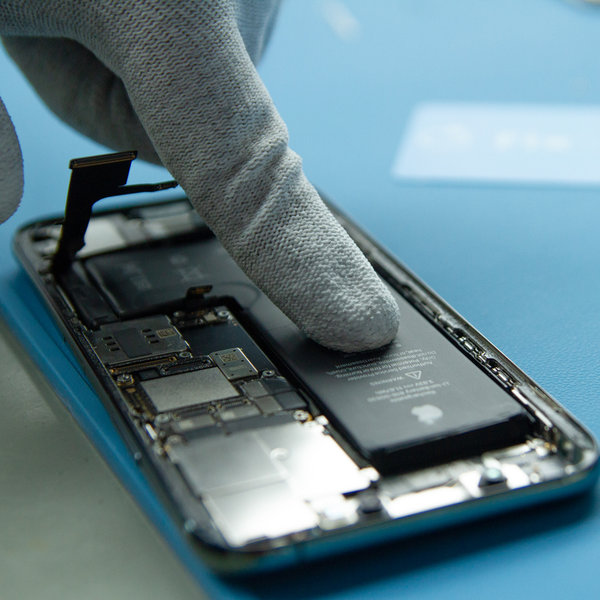

• Pažljivo umetnite bateriju u iPhone.
• Provjerite je li konektor baterije u liniji s matičnom pločom.

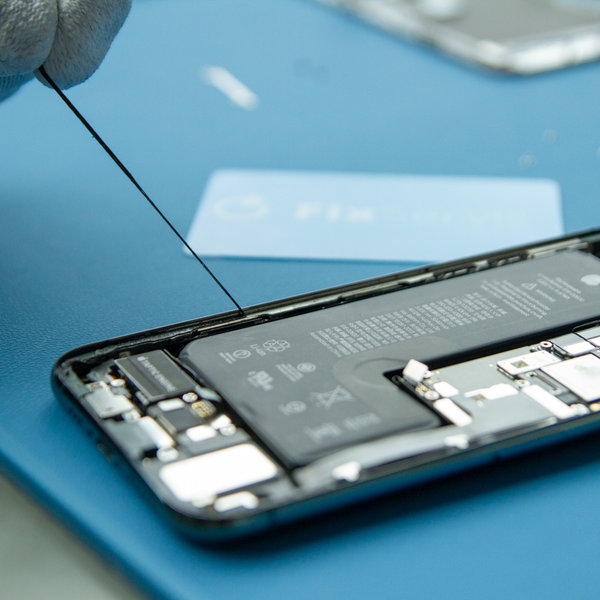

• Uklonite staro ljepilo duž rubova iPhonea.

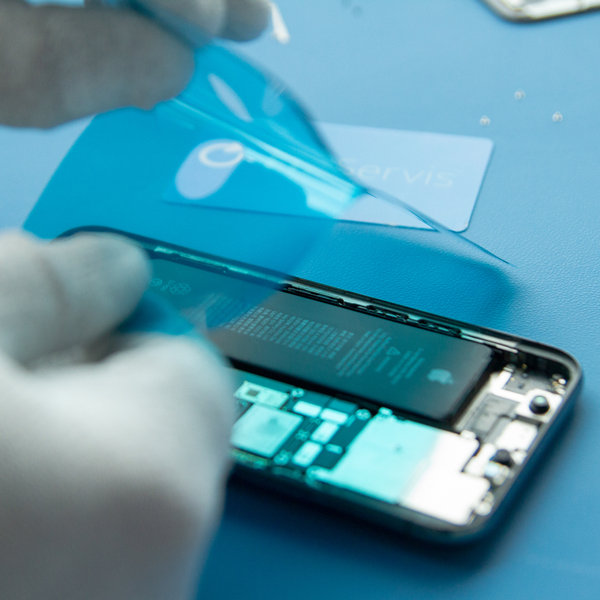

• Zalijepite novi gluten ispod LCD ljepila.
• Ponovno spojite bateriju.

Novo ljepilo osigurat će iPhoneu otpornost na vodu i prašinu.

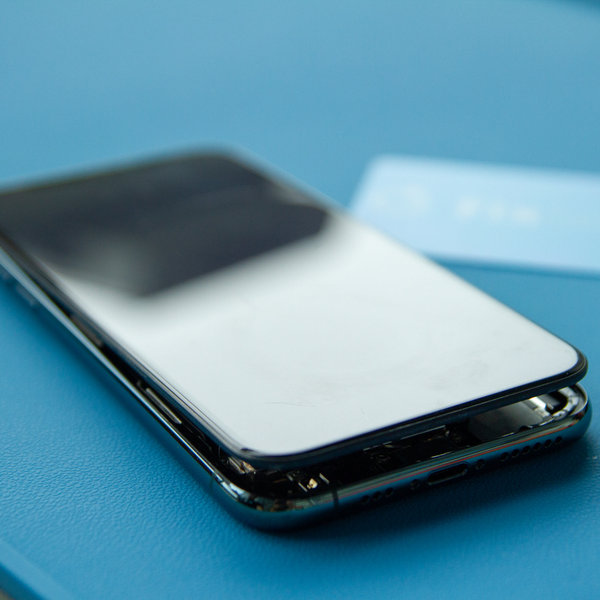

• Kada je riječ o ponovnoj instalaciji, slijedite ove upute obrnutim redoslijedom.
