Zamjena LCD zaslona na iPhone 11 Pro

Prije početka potrebno je iPhone isprazniti ispod 25% jer se napunjena Li-ion baterija može zapaliti ili eksplodirati ako se slučajno prereže.

• Isključite iPhone

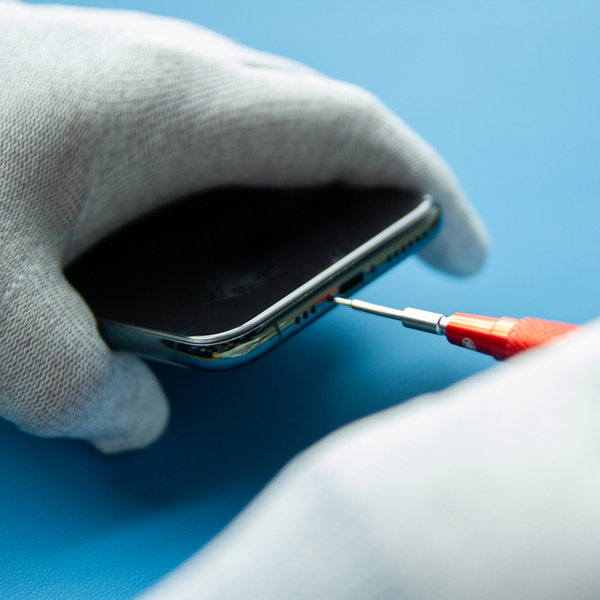

• Odvijte dva pentalob vijka dužine 6,7 mm na donjem rubu iPhonea pomoću Pentalobe odvijača (Ph0001.2)

Otvaranje iPhonea će slomiti njegovu vodootpornu brtvu, stoga pripremite zamjensku brtvu prije početka ovog koraka. Bez nove brtve vaš iPhone neće biti vodootporan.

• Zalijepite traku za pakiranje na iPhone zaslon dok cijeli zaslon ne bude pokriven.
• To sprječava zaglavljivanje krhotina stakla i osigurava strukturni integritet prilikom podizanja zaslona.

Nosite zaštitne naočale kako biste zaštitili oči od stakla koje će se tresti tijekom popravka.

Zagrijavanje donjeg ruba iPhonea pomaže omekšati zaštitu zaslona i olakšati otvaranje.

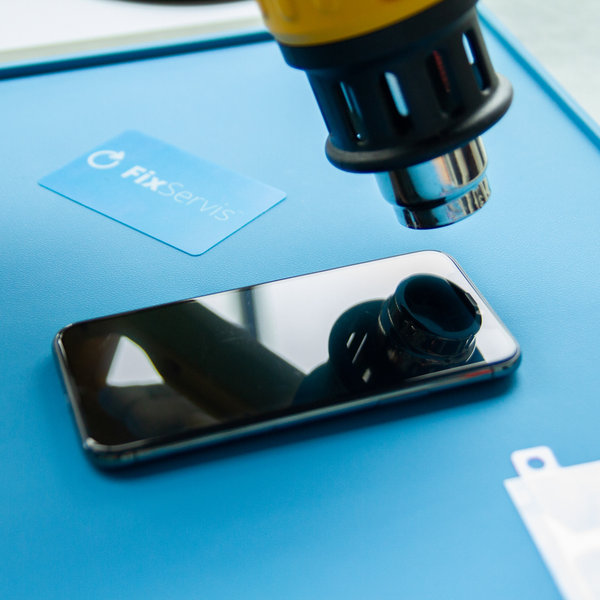

• Koristeći sušilo za kosu ili toplinski pištolj, zagrijte donji rub iPhonea oko 3 minute da dosegnete oko 80 °C.
• Ne stavljajte iPhone u mikrovalnu!!!

• Postavite vakuumske čašice blizu donjeg ruba iPhonea, jednu sprijeda, a drugu straga, i lagano ga gurnite na mjesto.
• Čvrsto držite svoj iPhone i koristite nježne vakuumske čašice za odvajanje zaslona od stražnjeg dijela telefona.

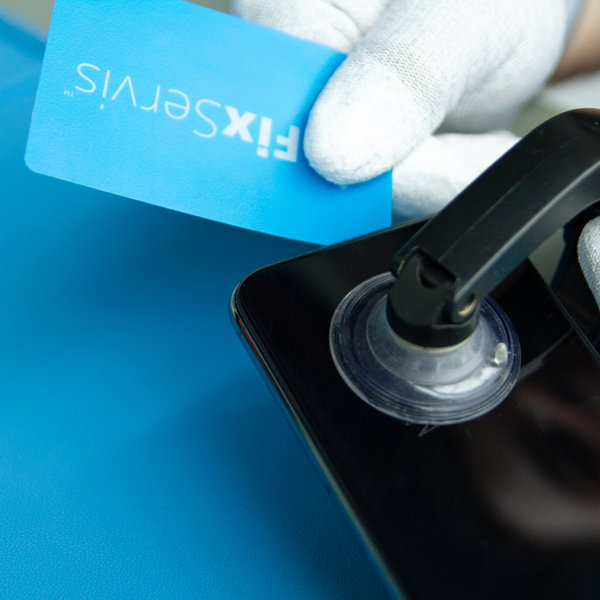

• Nakon odvajanja zaslona cca. 3 mm od stražnje strane umetnite Fixservis karticu u otvor.

Ljepilo koje drži zaslon na mjestu je vrlo čvrsto, tako da stvaranje ovog početnog razmaka zahtijeva znatnu snagu. Ako imate poteškoća, ponovno zagrijte donji rub i nježno kliznite ekranom gore-dolje nekoliko puta kako biste oslabili ljepilo dok ne napravite razmak za umetanje Fixservis kartice.

• Možete ukloniti vakuumske čašice nakon uspješnog otpuštanja ljepila s rubova.

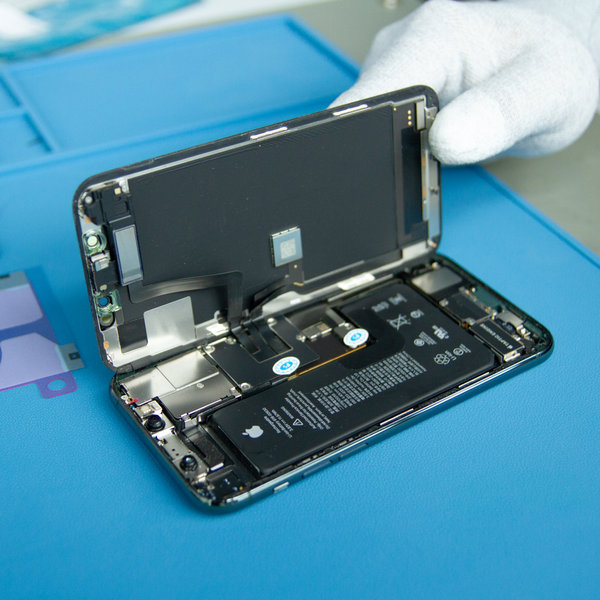

• Otvorite iPhone okretanjem zaslona ulijevo.
• Preporučujemo da poduprete zaslon kako ne biste otrgnuli ravni kabel koji drži zaslon s matične ploče.

Za sada nemojte pokušavati potpuno odvojiti zaslon jer ga nekoliko lomljivih ravnih kabela još uvijek povezuje s logičkom pločom iPhonea.

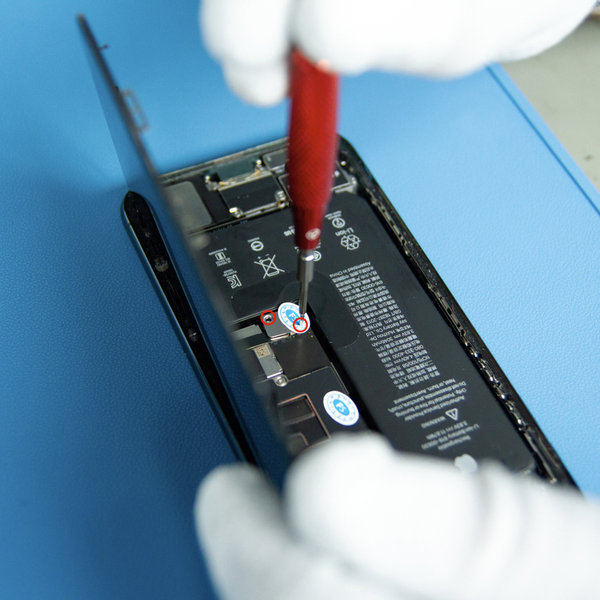

• Odvijte dva vijka duga 1,3 mm koji pričvršćuju nosač poklopca baterije i uklonite ga u isto vrijeme.

Tijekom popravka, pratite svaki vijak kako biste bili sigurni da se vraća točno tamo odakle je došao kako biste izbjegli oštećenje vašeg iPhonea.

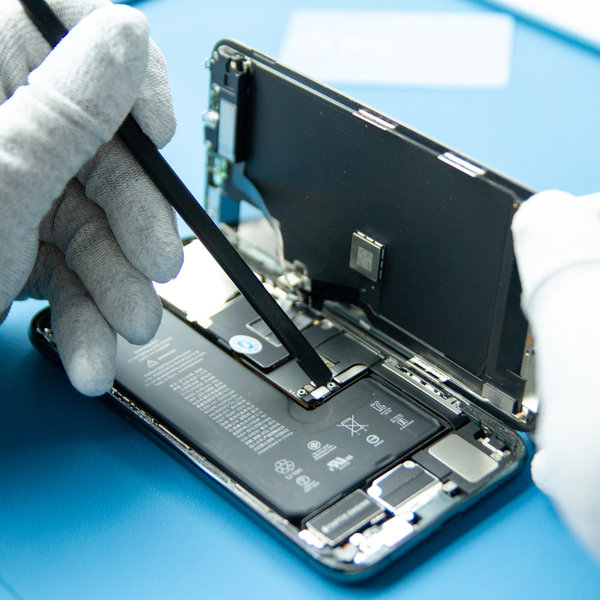

• Vrhom Spudgera odvojite konektor baterije na matičnoj ploči od matične ploče.

Pokušajte ne oštetiti crnu silikonsku brtvu koja okružuje ovaj i druge priključke ploče. Ove brtve pružaju izuzetnu zaštitu od prodora vode i prašine.

• Lagano savijte konektor od matične ploče kako biste spriječili slučajni kontakt s utičnicom i napajanjem telefona tijekom popravka.

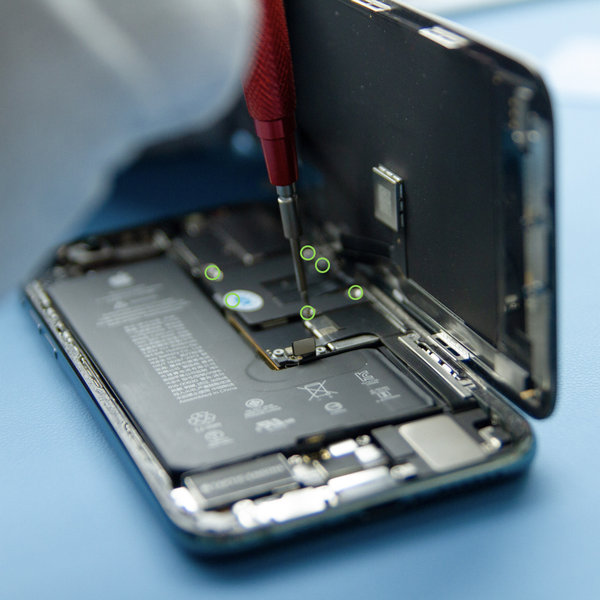

• Pomoću Pentalobe odvijača odvrnite šest vijaka od 1,3 mm koji pričvršćuju nosač poklopca logičke ploče, a zatim ga uklonite.

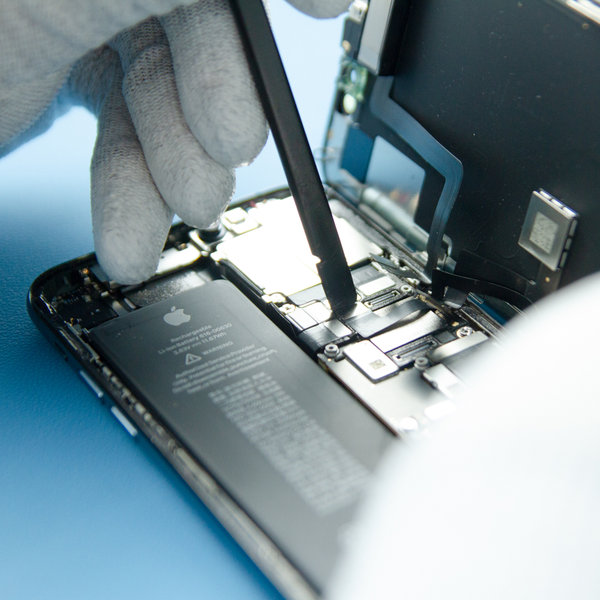

• Odspojite konektor kabela OLED ploče, prednji senzor i digitalizator pomoću Spudgera.

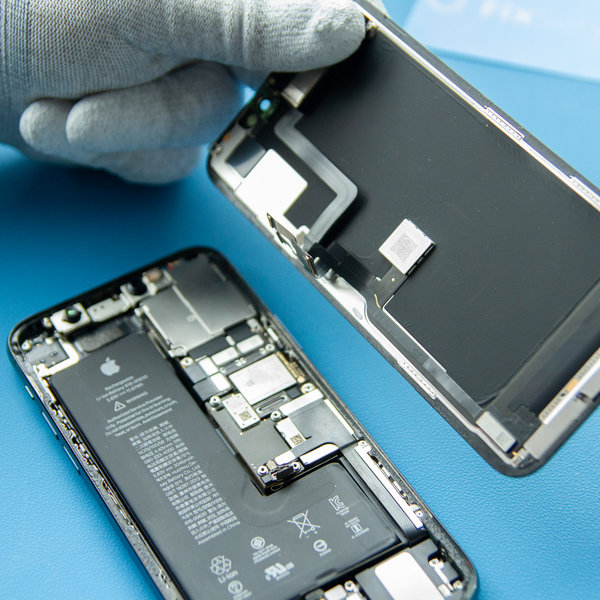

• Uklonite zaslon s matične ploče.

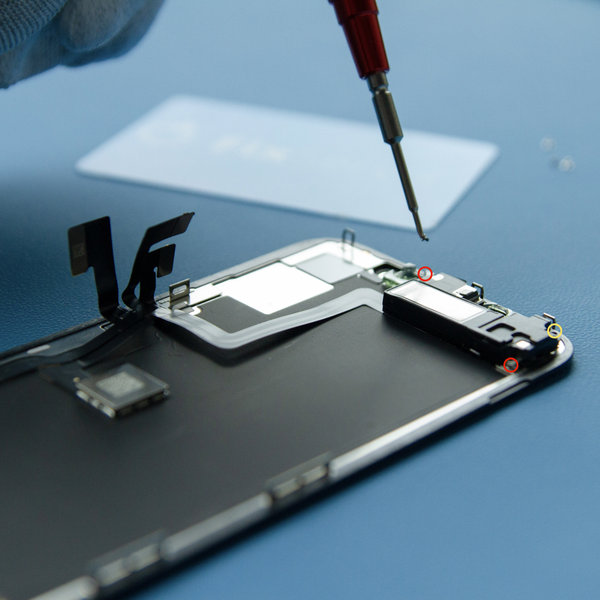

• Pomoću Pentalobe odvijača uklonite tri vijka koji pričvršćuju sklop zvučnika/senzora na stražnju stranu zaslona:

- dva duga 1,3 mm.

- jedan dug 1,9 mm.

• Zvučnik slušalica malo je zapeo na mjestu.
• Pomoću vrha Spudgera nježno zadignite gornji rub zvučnika.

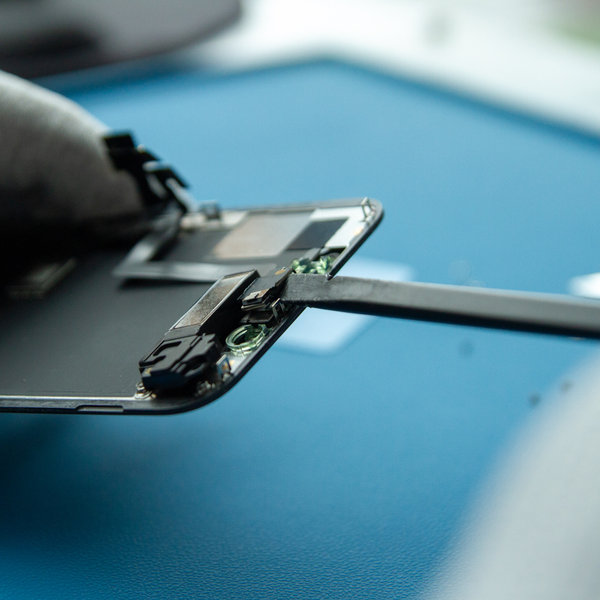

• Okrenite sklop zvučnika prema dolje - dolje i od vrha zaslona.

Zvučnik ostaje pričvršćen vrlo tankim ravnim kabelom. Pazite da ne zategnete ili oštetite kabel.

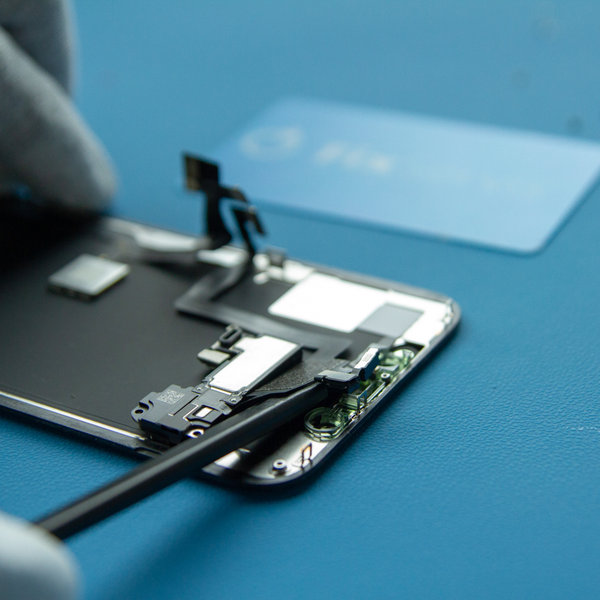

• Pomoću Spudgera odvojite senzor svjetla i uklonite ga iz ureza na zaslonu.

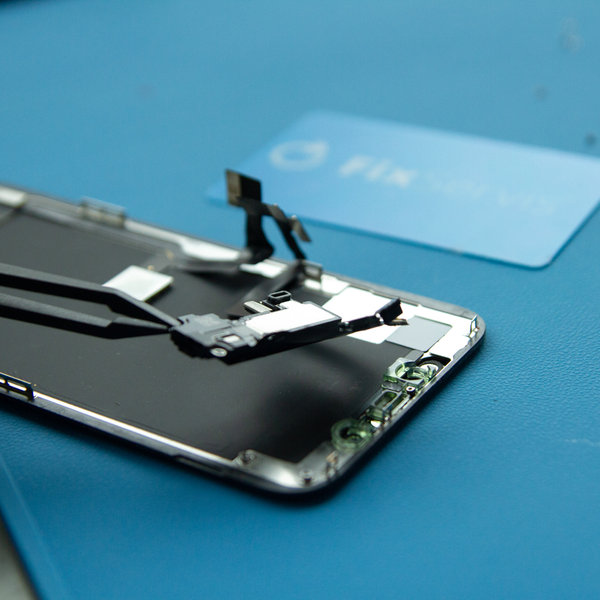

• Uklonite sklop zvučnika slušalica i prednjeg senzora.

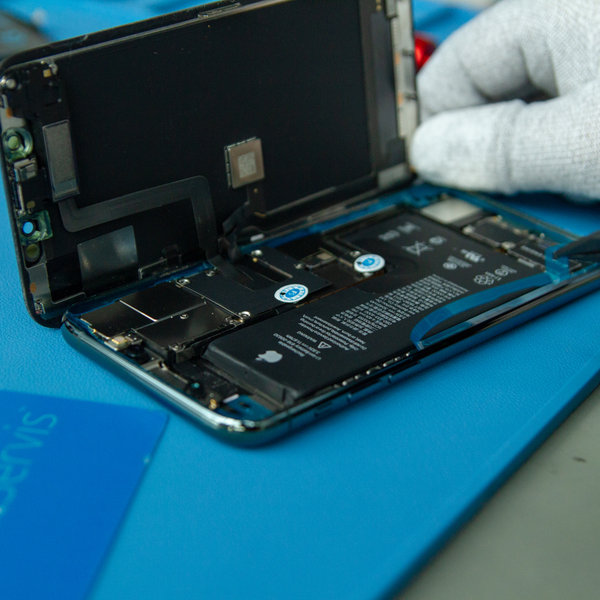

• Ugradite sklop zvučnik + prednji senzor na novi LCD zaslon.

Za ponovnu instalaciju slijedite ove upute obrnutim redoslijedom.
