Zamjena LCD zaslona na iPhoneu 11

Prije početka potrebno je iPhone isprazniti ispod 25% jer se napunjena Li-ion baterija može zapaliti ili eksplodirati ako se slučajno prereže.

• Isključite iPhone
• Odvijte dva pentalob vijka dužine 6,7 mm na donjem rubu iPhonea koristeći Pentalobe odvijač (Ph0001.2).

Otvaranje iPhonea će slomiti njegovu vodootpornu brtvu, stoga pripremite zamjensku brtvu prije početka ovog koraka. Bez nove brtve vaš iPhone neće biti vodootporan.

Zagrijavanje donjeg ruba iPhonea pomaže omekšati zaštitu zaslona i olakšati otvaranje.

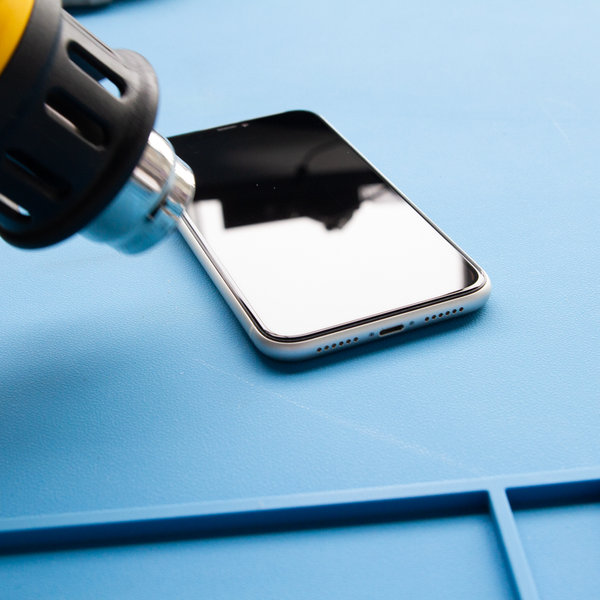

• Koristeći sušilo za kosu ili toplinski pištolj, zagrijte donji rub iPhonea oko 3 minute da dosegnete oko 80 °C.
• Ne stavljajte iPhone u mikrovalnu!!!

• Postavite vakuumske čašice blizu donjeg ruba iPhonea, jednu sprijeda, a drugu straga, i lagano ga gurnite na mjesto.
• Čvrsto držite svoj iPhone i koristite nježne vakuumske čašice za odvajanje zaslona od stražnjeg dijela telefona.

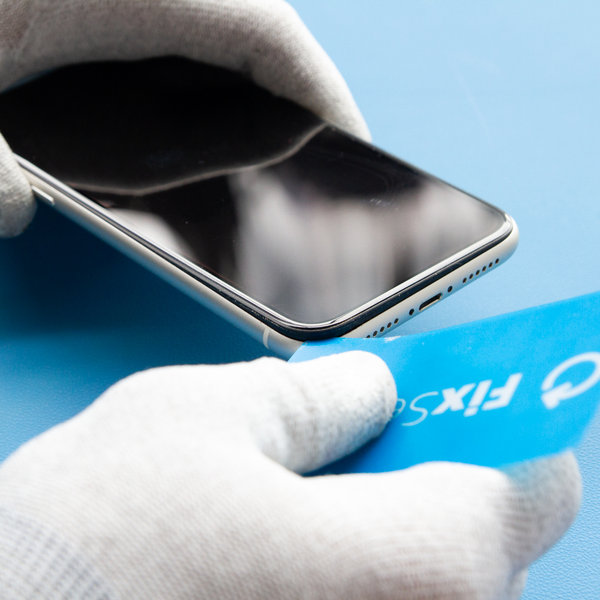

• Nakon odvajanja zaslona cca. 3 mm od stražnje strane umetnite Fixservis karticu u otvor.

Ljepilo koje drži zaslon na mjestu je vrlo čvrsto, tako da stvaranje ovog početnog razmaka zahtijeva znatnu snagu. Ako imate poteškoća, ponovno zagrijte donji rub i nježno kliznite ekranom gore-dolje nekoliko puta kako biste oslabili ljepilo dok ne napravite razmak za umetanje Fixservis kartice.

• Gurnite Fixservis karticu oko donjeg lijevog kuta i prema gore prema lijevom rubu kako biste oslobodili ljepilo koje drži zaslon.
• Ponovite isto oko donjeg desnog kuta i uz desni rub.

Ne umećite karticu preduboko kako biste izbjegli oštećenje unutarnjih komponenti iPhonea.

• Nakon uspješnog otpuštanja ljepila s rubova, uklonite vakuumske čašice.
• Otvorite iPhone okretanjem zaslona ulijevo poput knjige.
• Preporučujemo da poduprete zaslon kako ne biste otrgnuli ravni kabel koji drži zaslon s matične ploče.

Za sada nemojte pokušavati potpuno odvojiti zaslon jer ga nekoliko lomljivih ravnih kabela još uvijek povezuje s matičnom pločom iPhonea.

• Uklonite pet vijaka duljine 1,3 mm pomoću Pentalobe odvijača (Y) koji pričvršćuju poklopac logičke ploče i uklonite ih u isto vrijeme.

Tijekom popravka, pratite svaki vijak kako biste bili sigurni da se vraća točno tamo odakle je došao kako biste izbjegli oštećenje vašeg iPhonea.

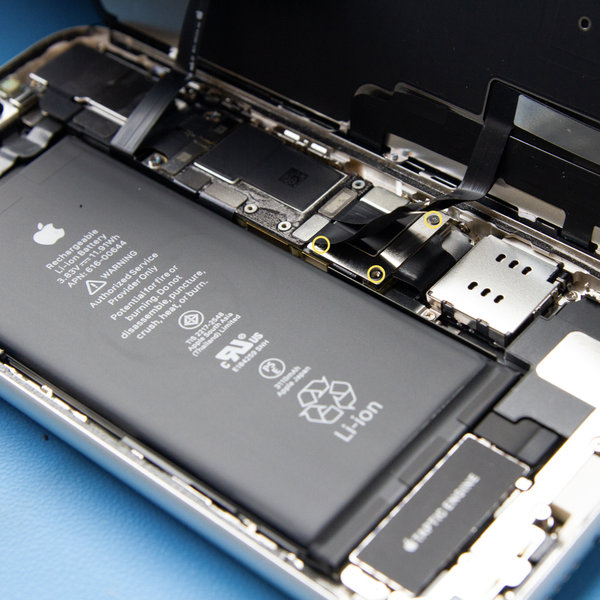

• Uklonite tri vijka duljine 1,1 mm pomoću Pentalobe odvijača (Y) koji pričvršćuju poklopac konektora baterije i uklonite ih u isto vrijeme.

Tijekom popravka, pratite svaki vijak kako biste bili sigurni da se vraća točno tamo odakle je došao kako biste izbjegli oštećenje vašeg iPhonea.

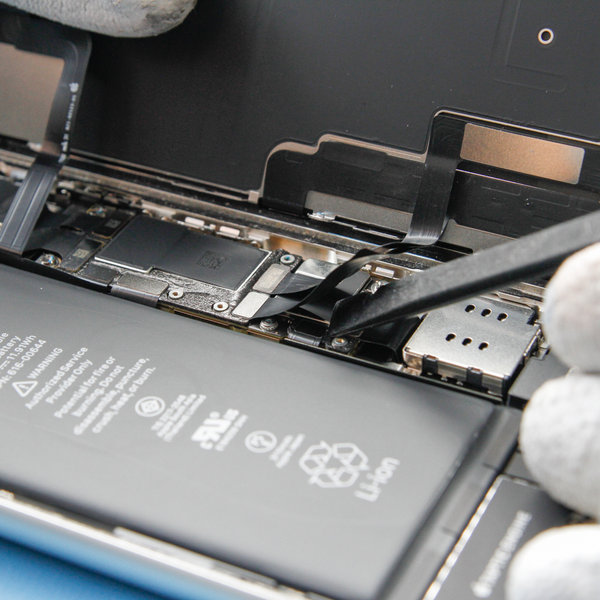

• Vrhom Spudgera odvojite konektor baterije na matičnoj ploči od matične ploče.
• Lagano savijte konektor od matične ploče kako biste spriječili slučajni kontakt s utičnicom i napajanjem telefona tijekom popravka.

• Odspojite OLED ploču i konektor kabela digitalizatora pomoću Spudgera.

• Odspojite konektor savitljivog kabela prednjeg senzora pomoću Spudgera.
• Zatim uklonite zaslon

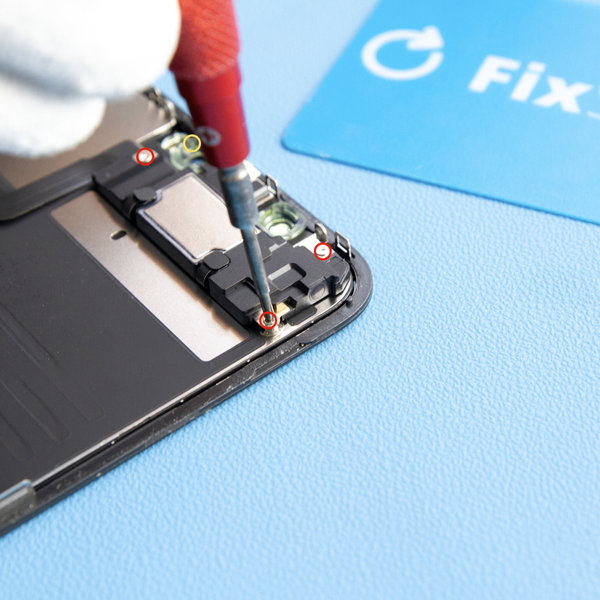

• Uklonite četiri vijka koji pričvršćuju sklop zvučnika i senzora:

- Tri vijka od 1,6 mm

- Jedan vijak Y000 1,3 mm

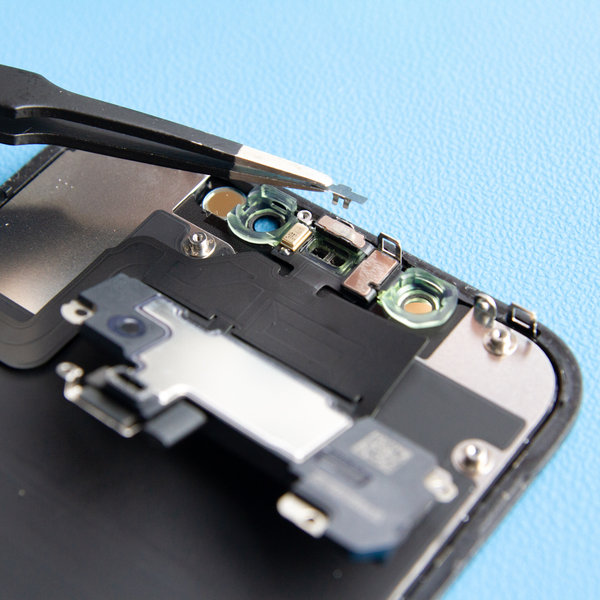

• Koristite pincetu za uklanjanje malog držača izravno sa senzora.
• Zatim odspojite konektor senzora.

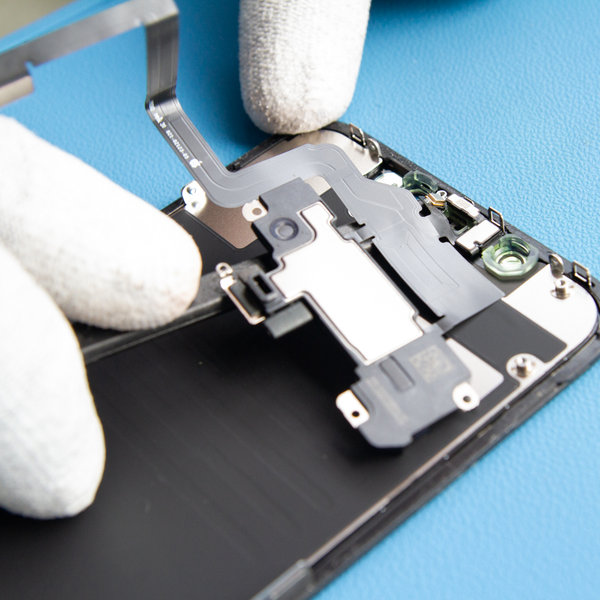

• Koristite Spudger kako biste nježno odlijepili sklop zvučnika.

Sklop zvučnika pričvršćen je vrlo tankim savitljivim kabelima. Pazite da ne zategnete ili oštetite kabele.

• Ugradite sklop zvučnik + prednji senzor na novi LCD zaslon.

Za ponovnu instalaciju slijedite ove upute obrnutim redoslijedom.
