Zamjena baterije iPhone 12 Pro

Dodano na 13.12.2023

Tehnička težina

Srednje teško

Trajanje postupka

60 minuta

Broj koraka u tutorijalu

17

Apple baterije mogu održati 80% kapaciteta tijekom 500 ciklusa punjenja, što za većinu korisnika traje otprilike 18-24 mjeseca. Istrošenost baterije znači češće punjenje, ali također može usporiti vaš iPhone, stoga upotrijebite ovaj vodič da svom uređaju vratite punu izvedbu.

Ovaj priručnik također uključuje upute za potpuno odspajanje zaslona, ​​uklanjanje donjeg zvučnika i taktičkog motora za bolji pristup brtvenim trakama baterije.

Nakon dovršetka popravka, kalibrirajte svoju novu bateriju za optimalne performanse. Napunite bateriju do 100% i ostavite je da se puni još najmanje 2 sata. Zatim koristite iPhone dok se potpuno ne isprazni, a zatim napunite do 100% bez prekida.

Korak 1

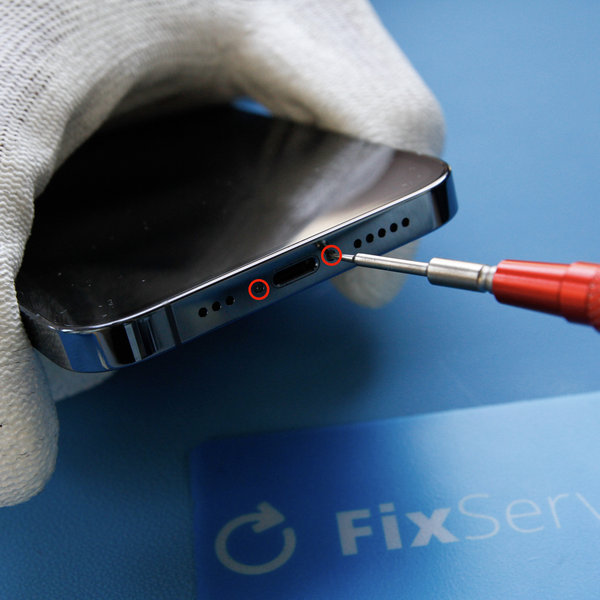

Uklanjanje pentalobe vijaka

Uklanjanje pentalobe vijaka

Prije početka potrebno je iPhone isprazniti ispod 25% jer se napunjena Li-ion baterija može zapaliti ili eksplodirati ako se slučajno prereže.

  • Isključite iPhone
  • Odvijte dva pentalob vijka dužine 6,7 mm na donjem rubu iPhonea pomoću Pentalobe odvijača (Ph0001.2)

Otvaranje iPhonea će slomiti njegovu vodootpornu brtvu, stoga pripremite zamjensku brtvu prije početka ovog koraka. Bez nove brtve vaš iPhone neće biti vodootporan.

Korak 2

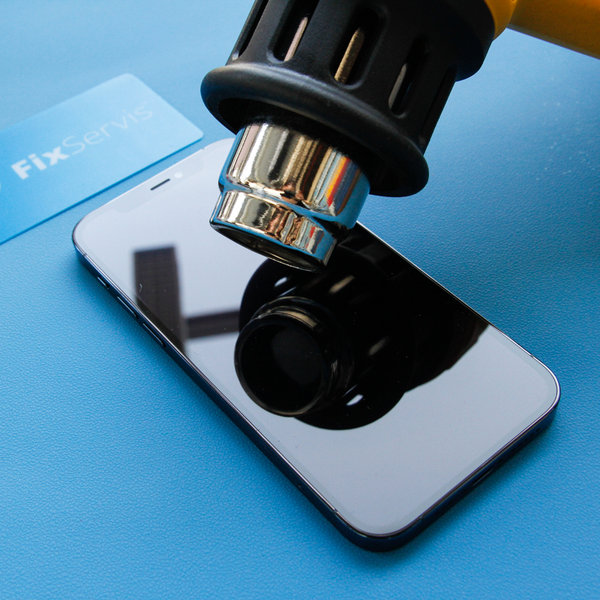

Otvaranje 1

Otvaranje 1

Zagrijavanje donjeg ruba iPhonea pomaže omekšati zaštitu zaslona i olakšati otvaranje.

  • Koristeći sušilo za kosu ili toplinski pištolj, zagrijte donji rub iPhonea oko 3 minute da dosegnete oko 80 °C.
  • Ne stavljajte iPhone u mikrovalnu!!!

Korak 3

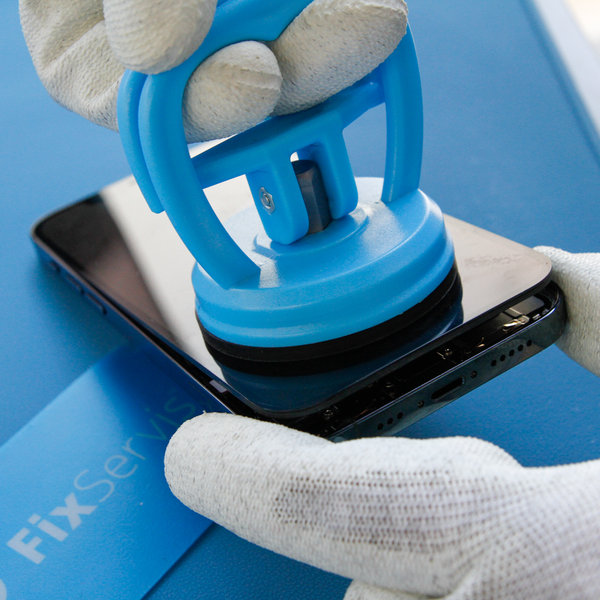

Otvaranje 2

Otvaranje 2
  • Postavite vakuumske čašice blizu donjeg ruba iPhonea, jednu sprijeda, a drugu straga, i lagano ga gurnite na mjesto.
  • Čvrsto držite svoj iPhone i koristite nježne vakuumske čašice za odvajanje zaslona od stražnjeg dijela telefona.
  • Nakon odvajanja zaslona cca. 3 mm od stražnje strane umetnite Fixservis karticu u otvor.

Ljepilo koje drži zaslon na mjestu je vrlo čvrsto, stoga je za stvaranje ovog početnog razmaka potrebna značajna sila. Ako imate poteškoća, ponovno zagrijte donji rub i nježno kliznite ekranom gore-dolje nekoliko puta kako biste oslabili ljepilo dok ne napravite razmak za umetanje Fixservis kartice.

Korak 4

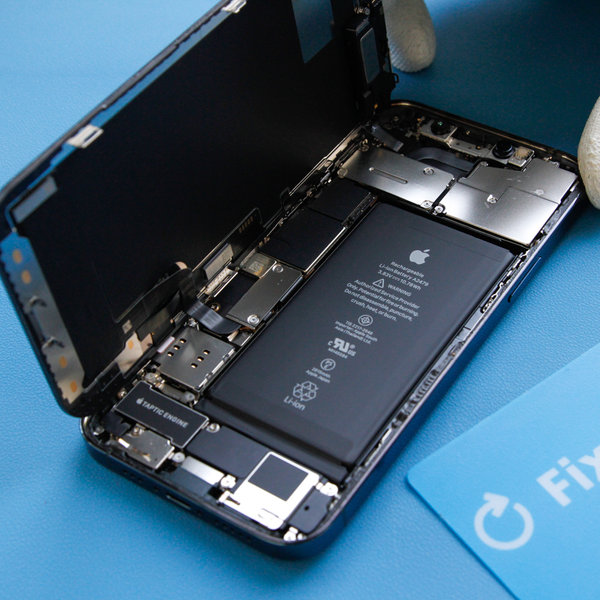

Otvaranje 3

Otvaranje 3
  • Nakon uspješnog otpuštanja ljepila s rubova, uklonite vakuumske čašice.
  • Otvorite iPhone okretanjem zaslona ulijevo poput knjige.
  • Preporučujemo da poduprete zaslon kako ne biste otrgnuli ravni kabel koji drži zaslon s matične ploče.

Za sada nemojte pokušavati potpuno odvojiti zaslon jer ga nekoliko lomljivih ravnih kabela još uvijek povezuje s matičnom pločom iPhonea.

Korak 5

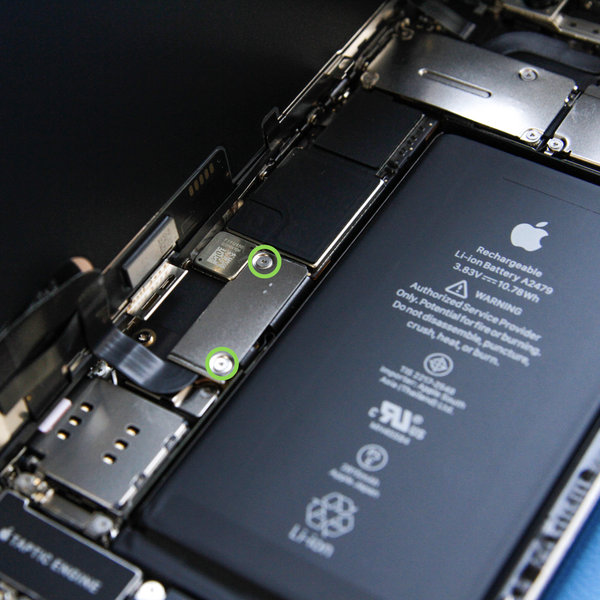

Uklanjanje konektora baterije i poklopca zaslona

Uklanjanje konektora baterije i poklopca zaslona
Uklanjanje konektora baterije i poklopca zaslona #1
Uklanjanje konektora baterije i poklopca zaslona #2
Uklanjanje konektora baterije i poklopca zaslona #3
  • Uklonite dva vijka od 1,1 mm pomoću Pentalobe odvijača (Y) koji pričvršćuju poklopac konektora i istovremeno ga uklonite pincetom.

Tijekom popravka, pratite svaki vijak kako biste bili sigurni da se vraća točno tamo odakle je došao kako biste izbjegli oštećenje vašeg iPhonea.

Korak 6

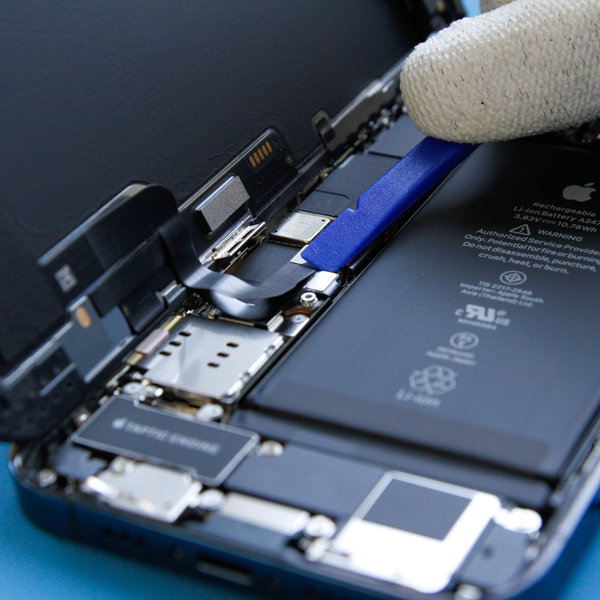

Odspajanje akumulatora

Odspajanje akumulatora
Odspajanje akumulatora #1
Odspajanje akumulatora #2
  • Vrhom Spudgera odvojite konektor baterije na matičnoj ploči od matične ploče.
  • Lagano savijte konektor od matične ploče kako biste spriječili slučajni kontakt s utičnicom i napajanjem telefona tijekom popravka.

Korak 7

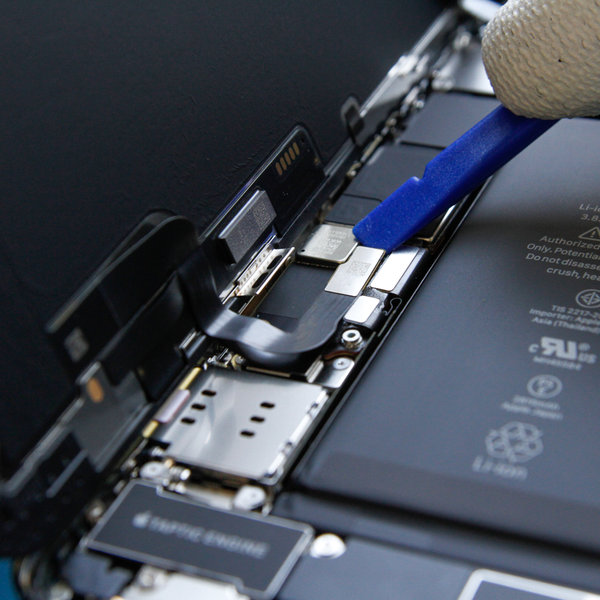

Odspojite OLED zaslon + digitalizator

Odspojite OLED zaslon + digitalizator
Odspojite OLED zaslon + digitalizator #1
Odspojite OLED zaslon + digitalizator #2
  • Odspojite OLED ploču i konektor kabela digitalizatora pomoću Spudgera.

Korak 8

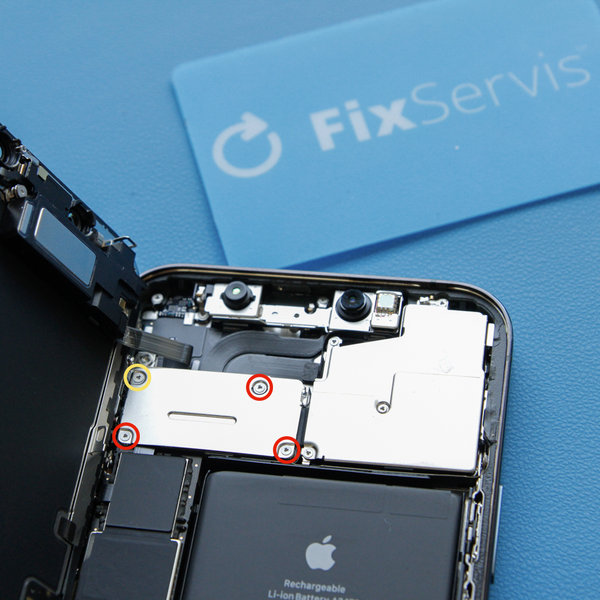

Uklonite poklopac konektora prednjeg senzora

Uklonite poklopac konektora prednjeg senzora
Uklonite poklopac konektora prednjeg senzora #1
Uklonite poklopac konektora prednjeg senzora #2
Uklonite poklopac konektora prednjeg senzora #3

  • Uklonite poklopac konektora prednjeg senzora
  • Pomoću Pentalobe odvijača uklonite četiri vijka koji pričvršćuju poklopac konektora prednjeg senzora:

- Tri vijka dužine 1,1 mm

- Jedan vijak dužine 1,4 mm

  • Zatim uklonite poklopac.

Tijekom popravka, pratite svaki vijak kako biste bili sigurni da se vraća točno tamo odakle je došao kako biste izbjegli oštećenje vašeg iPhonea.

Korak 9

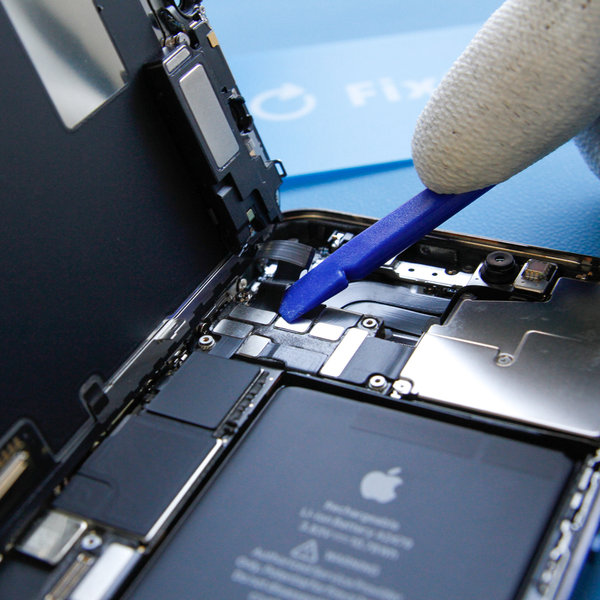

Odvojite konektor prednjeg senzora

Odvojite konektor prednjeg senzora
  • Odspojite konektor kabela sklopa prednjeg senzora pomoću Spudger-a ili čavla.

Korak 10

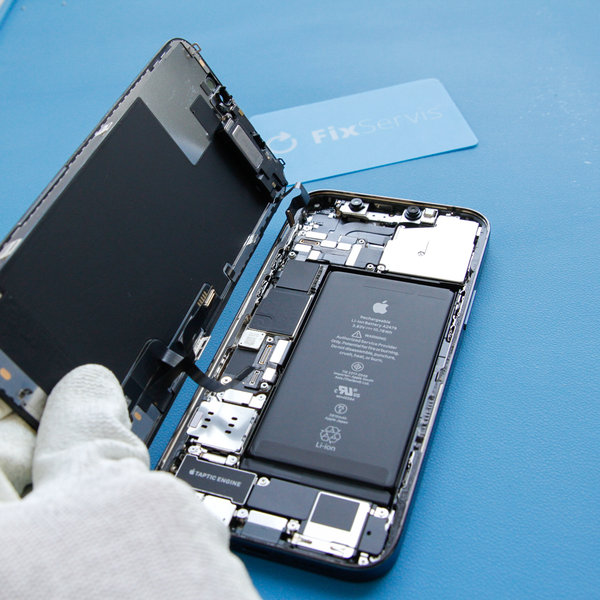

Uklonite sklop zaslona

Uklonite sklop zaslona
  • Uklonite sklop zaslona.

Korak 11

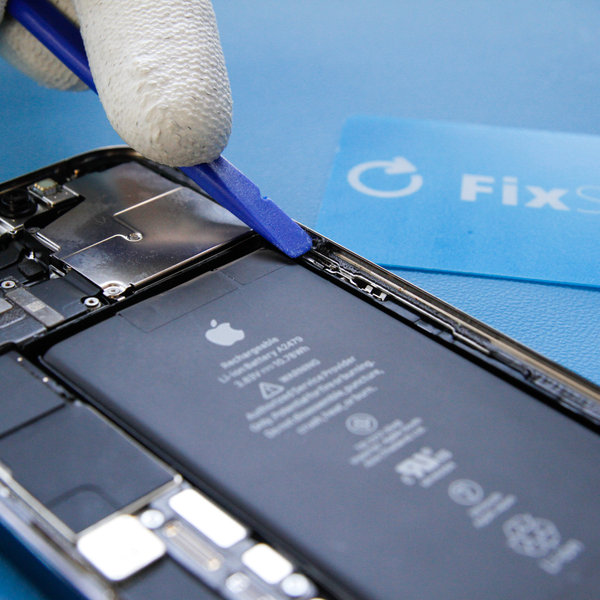

Odlijepite staro ljepilo oko rubova iPhonea

Odlijepite staro ljepilo oko rubova iPhonea
  • Uklonite staro ljepilo duž rubova iPhonea.

Korak 12

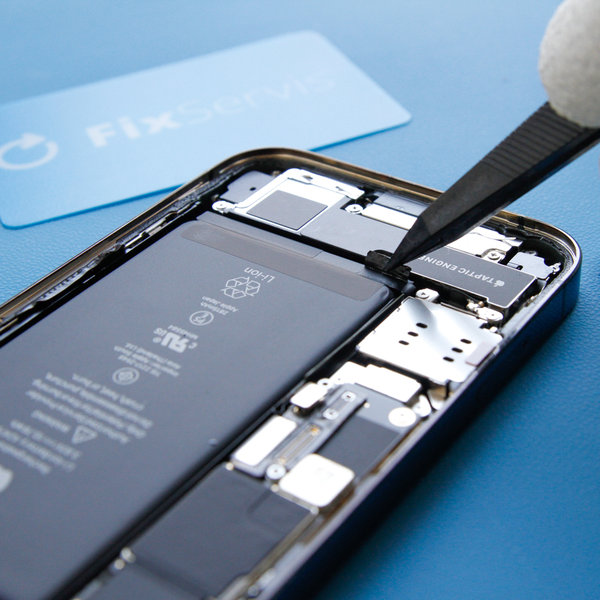

Skidanje ljepljivih ručki

Skidanje ljepljivih ručki
Skidanje ljepljivih ručki #1
Skidanje ljepljivih ručki #2
Skidanje ljepljivih ručki #3
Skidanje ljepljivih ručki #4
  • Četiri komada rastezljivog ljepila drže bateriju na mjestu - dva na gornjem rubu i dva na donjem rubu.
  • Svaki komad ljepila na jednom kraju ima crni gluten koji se lako lijepi i savija na vrh baterije.
  • Tupom pincetom uhvatite jezičke u isto vrijeme i polako povucite ljepilo s baterije.
  • Ponovite ovaj postupak sa svih strana.

Korak 13

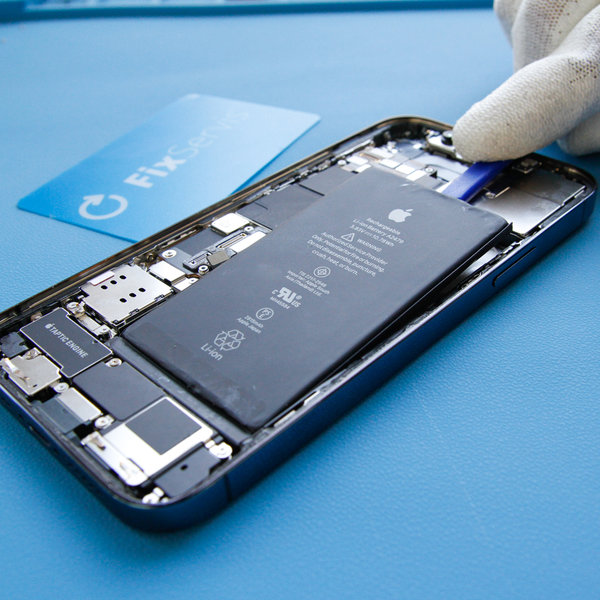

Uklanjanje baterije

Uklanjanje baterije
Uklanjanje baterije #1
Uklanjanje baterije #2
  • Uklonite bateriju pomoću programa Spudger.
  • Kada vadite bateriju, očistite unutrašnjost iPhonea IPA Plus Cleanserom namijenjenim čišćenju elektroničkih kontakata.

Korak 14

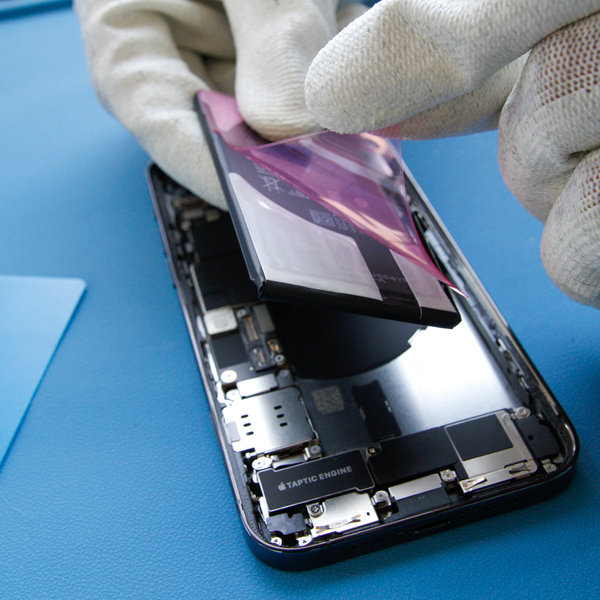

Zalijepite novu ljepljivu traku na novu bateriju

Zalijepite novu ljepljivu traku na novu bateriju
  • Odlijepite plavu plastičnu foliju s novog kompleta ljepljivih traka i bacite je.
  • Pažljivo postavite ljepljive trake na bateriju i zalijepite ih na mjesto kao što je prikazano.
  • Prstima ili krpom čvrsto pritisnite trake na mjesto na bateriji.
  • Pritisnite sredinu kako biste također pričvrstili crnu kontrolnu naljepnicu na bateriju.

Korak 15

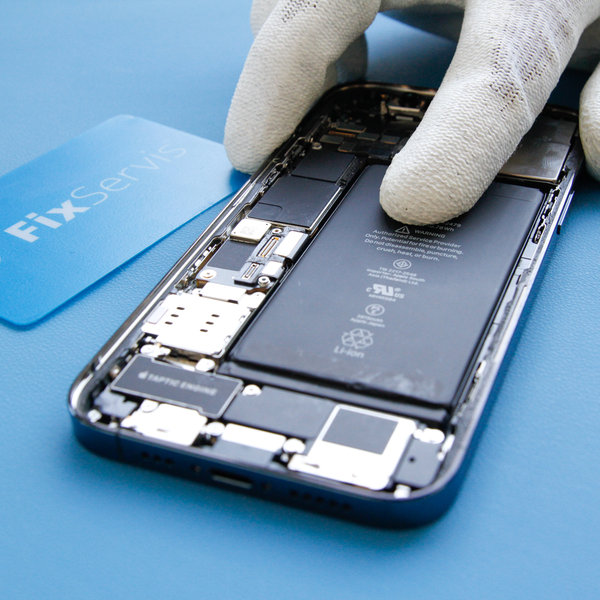

Umetnite novu bateriju u iPhone

Umetnite novu bateriju u iPhone

  • Pažljivo umetnite bateriju u iPhone.
  • Provjerite je li konektor baterije u liniji s matičnom pločom.

Korak 16

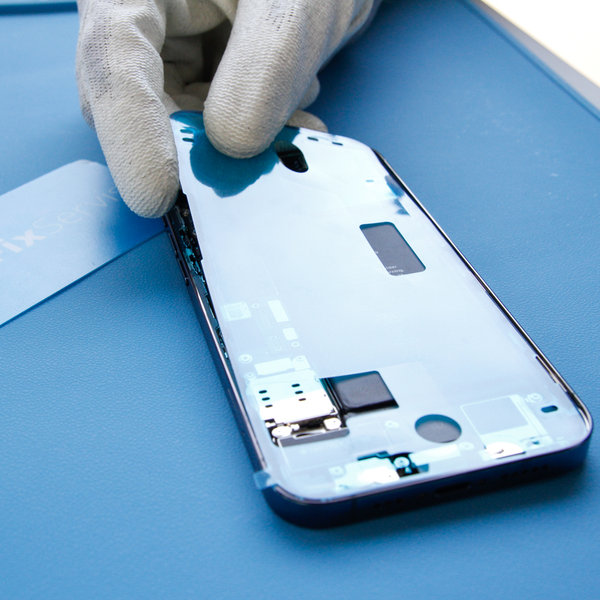

Zalijepite novo ljepilo oko rubova iPhonea

Zalijepite novo ljepilo oko rubova iPhonea
Zalijepite novo ljepilo oko rubova iPhonea #1
Zalijepite novo ljepilo oko rubova iPhonea #2
  • Zalijepite novi gluten na rubove iPhonea.
  • Ponovno spojite bateriju.

Novo ljepilo osigurat će iPhoneu otpornost na vodu i prašinu.

Korak 17

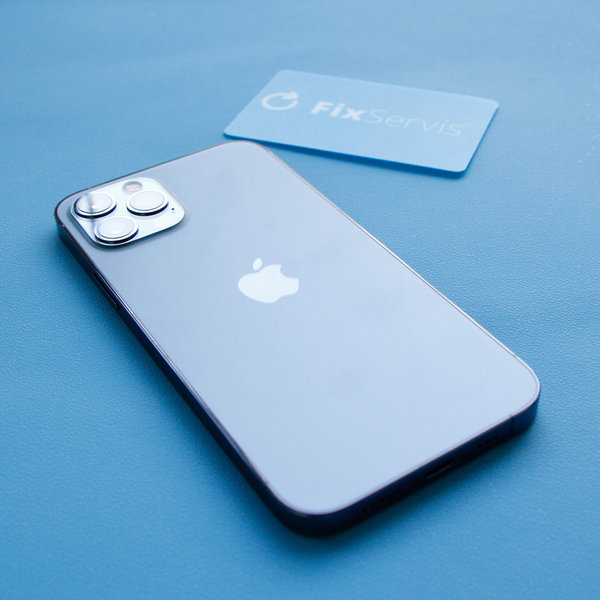

Ponovno sastavite iPhone

Ponovno sastavite iPhone

Za ponovnu instalaciju slijedite ove upute obrnutim redoslijedom.
