Zamjena LCD zaslona na iPhone 12 Pro

Dodano na 13.12.2023

Tehnička težina

Srednje teško

Trajanje postupka

90 minuta

Broj koraka u tutorijalu

16

U slučaju da vam je zaslon iPhonea 12 Pro napuknut, ne reagira na dodir ili ne prikazuje sliku kada je telefon uključen, pomoću ovog vodiča možete sami zamijeniti zaslon.

Kombinirani sklop senzora zvučnika i slušalica pričvršćen na stražnju stranu zaslona uparen je s vašim pojedinačnim iPhoneom u tvornici, tako da ga morate prenijeti sa starog zaslona na novi kad god zamijenite zaslon. Sadrži flood iluminator, koji je dio biometrijskog sigurnosnog elementa Face ID. Ako je Face ID oštećen ili zamijenjen, prestat će raditi, stoga pazite da ne oštetite bilo koju od ovih komponenti tijekom ovog postupka. U slučaju oštećenja, samo Apple ili ovlašteni Apple tehničar može vratiti Apple ID.

Napomena: True Tone je onemogućen nakon zamjene zaslona, ​​čak i kada se koristi originalni Apple zaslon. Osim toga, vaš iPhone može privremeno prikazati upozorenje ,,genuine".

Korak 1

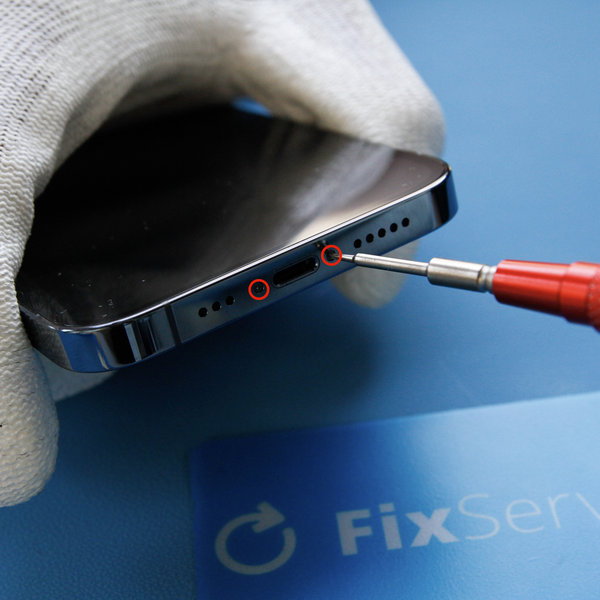

Uklanjanje pentalobe vijaka

Uklanjanje pentalobe vijaka

Prije početka potrebno je iPhone isprazniti ispod 25% jer se napunjena Li-ion baterija može zapaliti ili eksplodirati ako se slučajno prereže.

  • Isključite iPhone
  • Odvijte dva pentalob vijka dužine 6,75 mm na donjem rubu iPhonea pomoću Pentalobe odvijača (Ph0001.2)

Otvaranje iPhonea će slomiti njegovu vodootpornu brtvu, stoga pripremite zamjensku brtvu prije početka ovog koraka. Bez nove brtve vaš iPhone neće biti vodootporan.

Korak 2

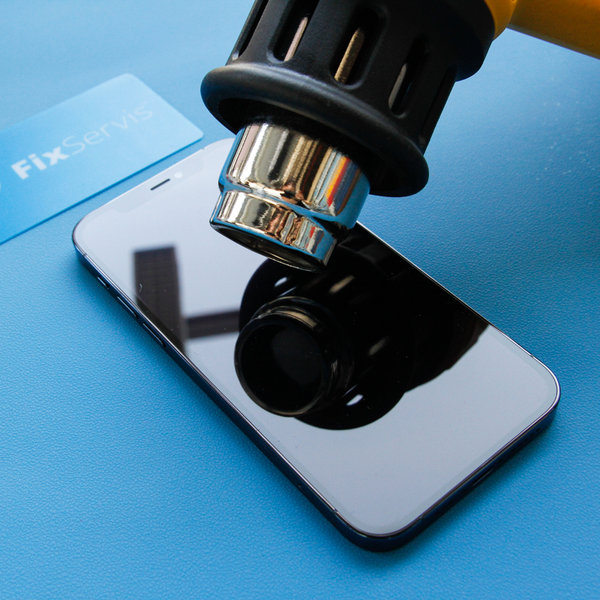

Otvaranje 1

Otvaranje 1

Zagrijavanje donjeg ruba iPhonea pomaže omekšati zaštitu zaslona i olakšati otvaranje.

  • Koristeći sušilo za kosu ili toplinski pištolj, zagrijte donji rub iPhonea oko 3 minute kako biste doveli temperaturu do oko 80 °C.
  • Ne stavljajte iPhone u mikrovalnu!!!

Korak 3

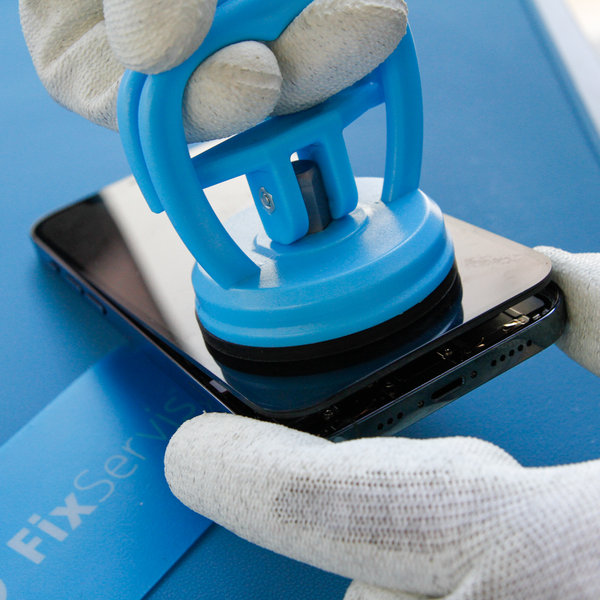

Otvaranje 2

Otvaranje 2
  • Postavite vakuumske čašice blizu donjeg ruba iPhonea, jednu sprijeda, a drugu straga, i lagano ga gurnite na mjesto.
  • Čvrsto držite svoj iPhone i koristite nježne vakuumske čašice za odvajanje zaslona od stražnjeg dijela telefona.
  • Nakon odvajanja zaslona cca. 3 mm od stražnje strane umetnite Fixservis karticu u otvor.

Ljepilo koje drži zaslon na mjestu je vrlo čvrsto, tako da stvaranje ovog početnog razmaka zahtijeva znatnu snagu. Ako imate poteškoća, ponovno zagrijte donji rub i nježno kliznite ekranom gore-dolje nekoliko puta kako biste oslabili ljepilo dok ne napravite razmak za umetanje Fixservis kartice.

Korak 4

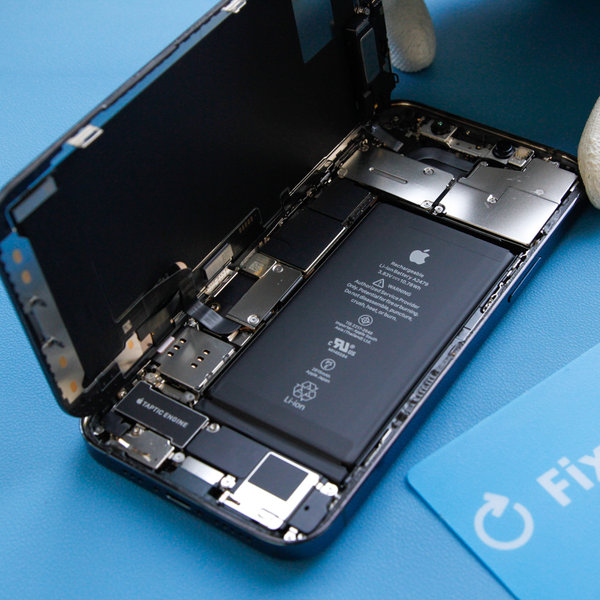

Otvaranje 3

Otvaranje 3
  • Nakon uspješnog otpuštanja ljepila s rubova, uklonite vakuumske čašice.
  • Otvorite iPhone okretanjem zaslona ulijevo poput knjige.
  • Preporučujemo da poduprete zaslon kako ne biste otrgnuli ravni kabel koji drži zaslon s matične ploče.

Za sada nemojte pokušavati potpuno odvojiti zaslon jer ga nekoliko lomljivih ravnih kabela još uvijek povezuje s matičnom pločom iPhonea.

Korak 5

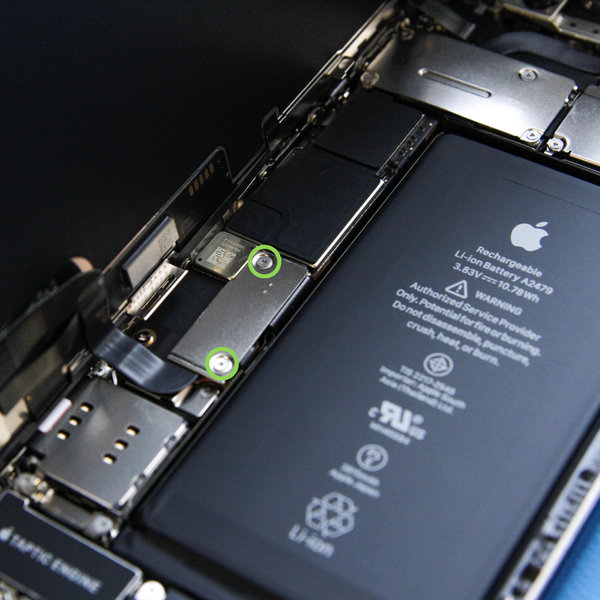

Uklanjanje konektora baterije i poklopca zaslona

Uklanjanje konektora baterije i poklopca zaslona
Uklanjanje konektora baterije i poklopca zaslona #1
Uklanjanje konektora baterije i poklopca zaslona #2
Uklanjanje konektora baterije i poklopca zaslona #3

  • Uklonite dva vijka dužine 1,1 mm s Pentalobe odvijačem (Y) koji pričvršćuju poklopac konektora i istovremeno ga uklonite pincetom.

Tijekom popravka, pratite svaki vijak kako biste bili sigurni da se vraća točno tamo odakle je došao kako biste izbjegli oštećenje vašeg iPhonea.

Korak 6

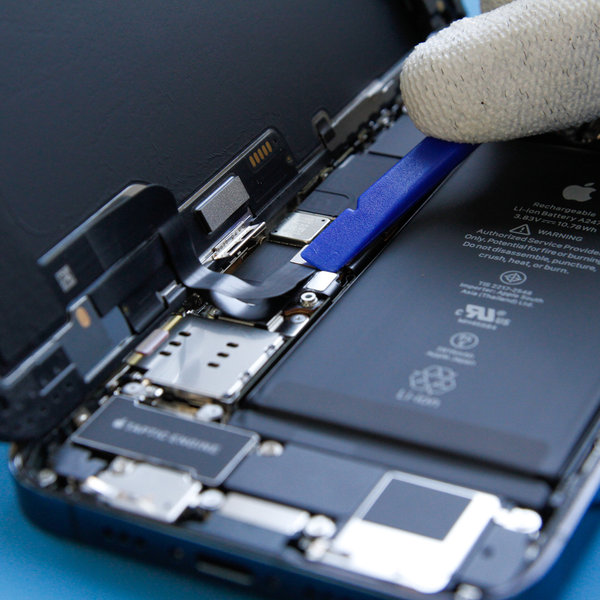

Odspojite bateriju

Odspojite bateriju
Odspojite bateriju #1
Odspojite bateriju #2
  • Vrhom Spudgera odvojite konektor baterije na matičnoj ploči od matične ploče.
  • Lagano savijte konektor od matične ploče kako biste spriječili slučajni kontakt s utičnicom i napajanjem telefona tijekom popravka.

Korak 7

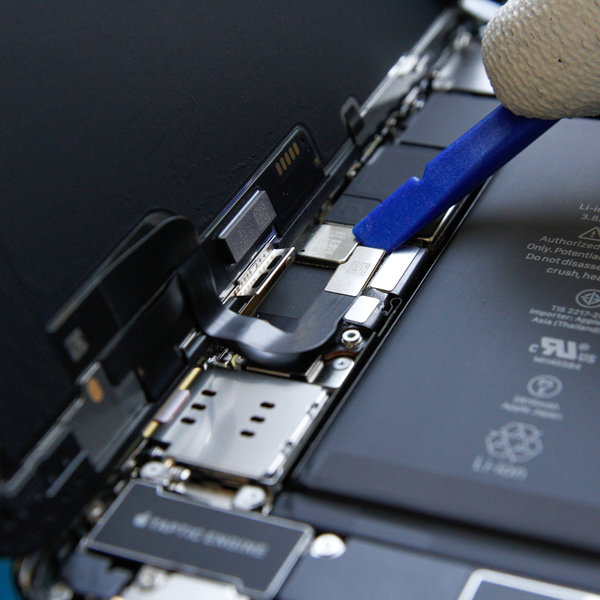

Odspojite OLED zaslon + digitalizator

Odspojite OLED zaslon + digitalizator
Odspojite OLED zaslon + digitalizator #1
Odspojite OLED zaslon + digitalizator #2
  • Odspojite OLED ploču i konektor kabela digitalizatora pomoću Spudgera.

Korak 8

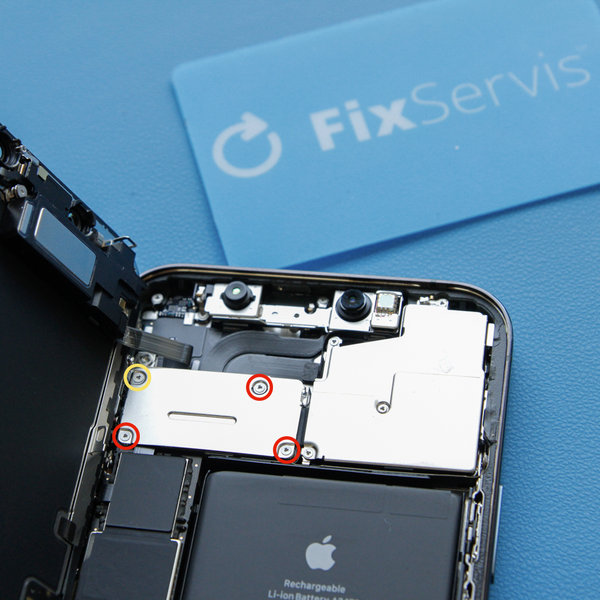

Uklonite poklopac konektora prednjeg senzora

Uklonite poklopac konektora prednjeg senzora
Uklonite poklopac konektora prednjeg senzora #1
Uklonite poklopac konektora prednjeg senzora #2
Uklonite poklopac konektora prednjeg senzora #3
  • Pomoću Pentalobe odvijača uklonite četiri vijka koji pričvršćuju poklopac konektora prednjeg senzora:

- Tri vijka dužine 1,1 mm

- Jedan vijak dužine 1,4 mm

  • Zatim uklonite poklopac.

Tijekom popravka, pratite svaki vijak kako biste bili sigurni da se vraća točno tamo odakle je došao kako biste izbjegli oštećenje vašeg iPhonea.

Korak 9

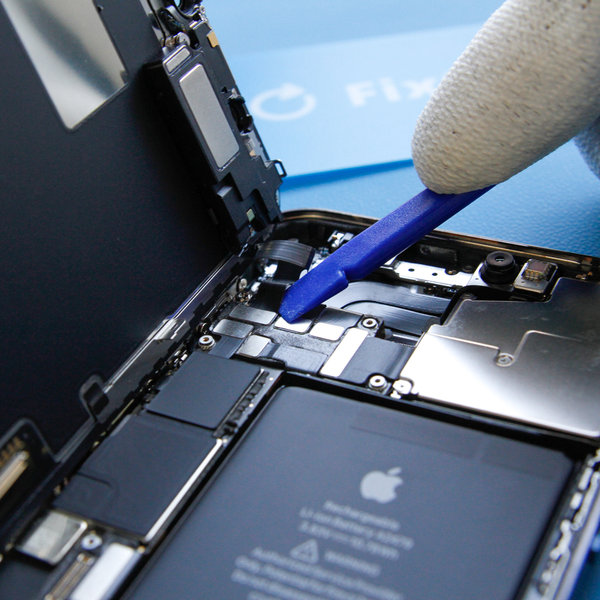

Odvojite konektor prednjeg senzora

Odvojite konektor prednjeg senzora
  • Odspojite konektor kabela sklopa prednjeg senzora pomoću Spudger-a ili čavla.

Korak 10

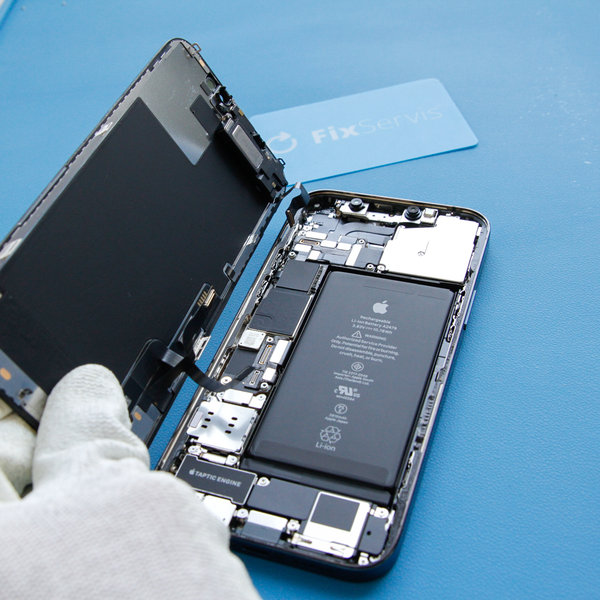

Uklonite sklop zaslona

Uklonite sklop zaslona
  • Uklonite sklop zaslona.

Korak 11

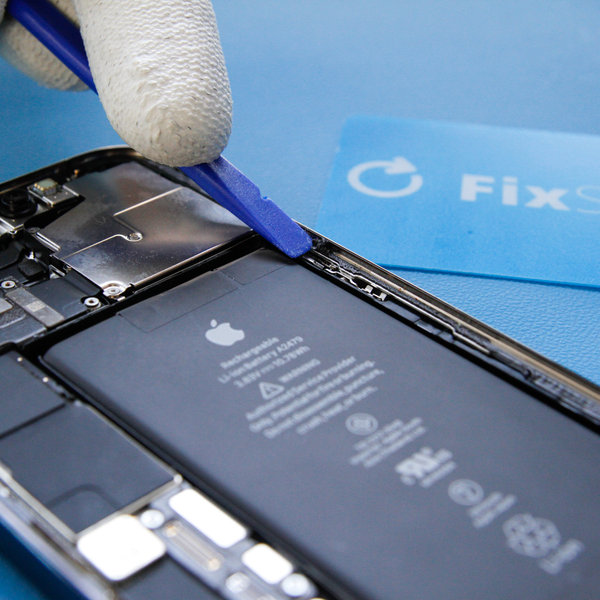

Odlijepite staro ljepilo oko rubova iPhonea

Odlijepite staro ljepilo oko rubova iPhonea
  • Uklonite staro ljepilo duž rubova iPhonea.

Korak 12

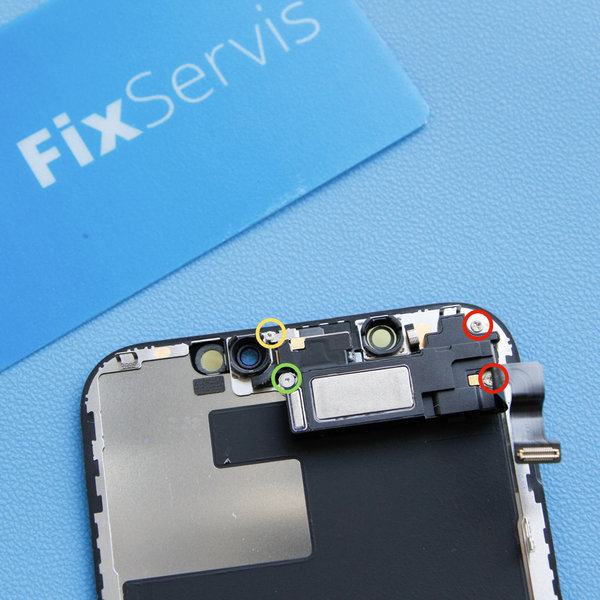

Uklanjanje sklopa zvučnik/senzor

Uklanjanje sklopa zvučnik/senzor
Uklanjanje sklopa zvučnik/senzor #1
Uklanjanje sklopa zvučnik/senzor #2

  • Uklonite četiri vijka pomoću Pentalobe odvijača koji pričvršćuje sklop zvučnika senzora na stražnju stranu zaslona:

- Dva Phillips vijka od 1,4 mm

- Jedan 1,7 mm Y000 vijak

- Jedan 1,2 mm Y000 vijak

Korak 13

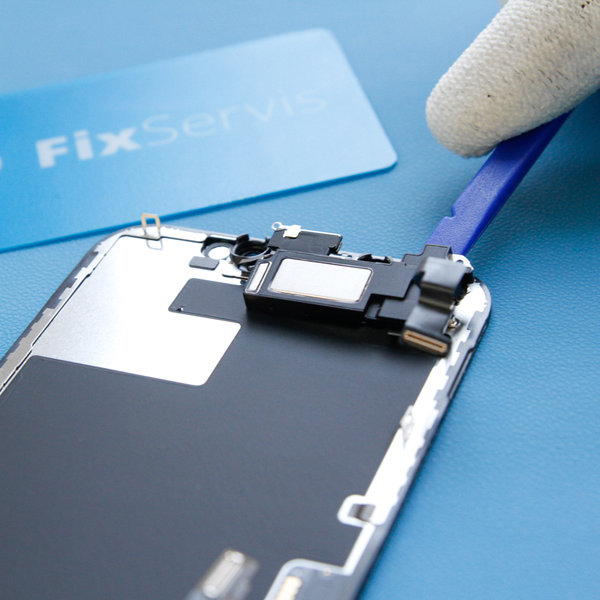

Preokrenite sklop zvučnika

Preokrenite sklop zvučnika
Preokrenite sklop zvučnika #1
Preokrenite sklop zvučnika #2

  • Zvučnik slušalice malo je zapeo na mjestu.
  • Koristite Spudger kako biste nježno podigli gornji rub zvučnika.
  • Okrenite sklop zvučnika prema dolje i izvan gornjeg ruba zaslona.

Zvučnik ostaje pričvršćen vrlo tankim ravnim kabelom. Pazite da ne zategnete ili oštetite kabel.

Korak 14

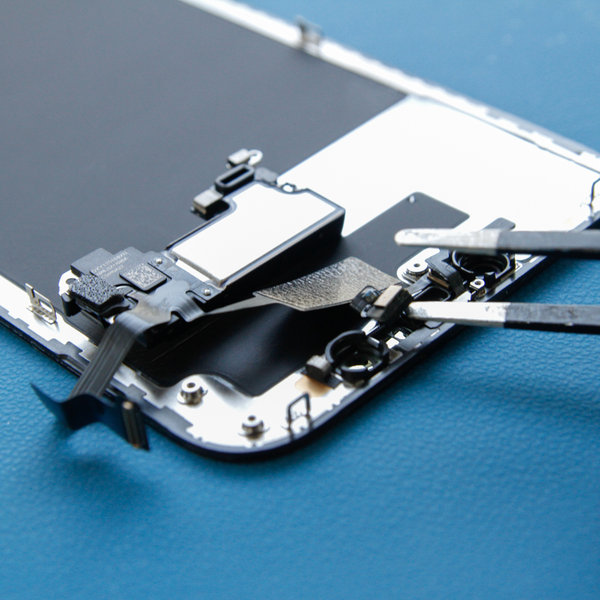

Pretinac za senzor ambijentalnog svjetla

Pretinac za senzor ambijentalnog svjetla
Pretinac za senzor ambijentalnog svjetla #1
Pretinac za senzor ambijentalnog svjetla #2

  • Koristite sušilo za kosu ili toplinski pištolj na gornjoj prednjoj strani zaslona 1-2 minute kako biste omekšali ljepilo za montažu senzora.
  • Upotrijebite Spudger ili pincetu da podignete i odvojite senzor ambijentalnog svjetla od njegovog ureza na prednjoj ploči.
  • Zatim ga uklonite pincetom.

Budite oprezni da ne oštetite vrpčaste kabele svjetlosnog senzora kada vadite.

Korak 15

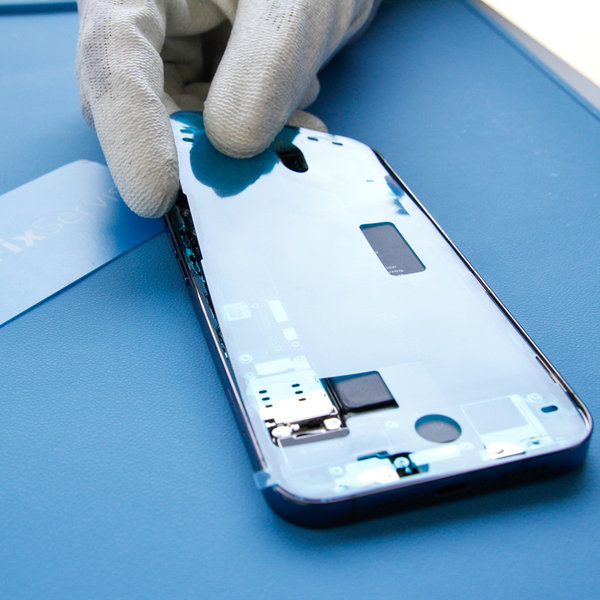

Zalijepite novo ljepilo oko rubova iPhonea

Zalijepite novo ljepilo oko rubova iPhonea
Zalijepite novo ljepilo oko rubova iPhonea #1
Zalijepite novo ljepilo oko rubova iPhonea #2
Zalijepite novo ljepilo oko rubova iPhonea #3

  • Zalijepite novi gluten na rubove iPhonea.

Novo ljepilo osigurat će iPhoneu otpornost na vodu i prašinu.

Korak 16

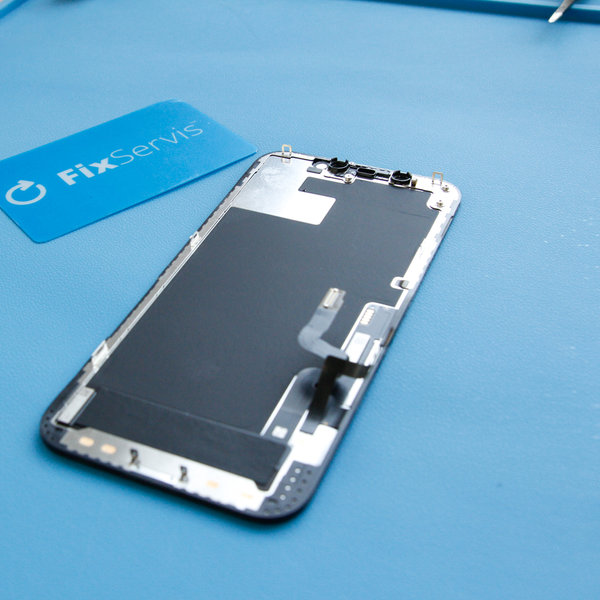

Ugradite novi LCD zaslon

Ugradite novi LCD zaslon

  • Ugradite sklop zvučnik + prednji senzor na novi LCD zaslon.

Za ponovnu instalaciju slijedite ove upute obrnutim redoslijedom.
