Zamjena LCD zaslona na iPhone 13 mini

Prije početka potrebno je iPhone isprazniti ispod 25% jer se napunjena Li-ion baterija može zapaliti ili eksplodirati ako se slučajno prereže.

• Isključite iPhone

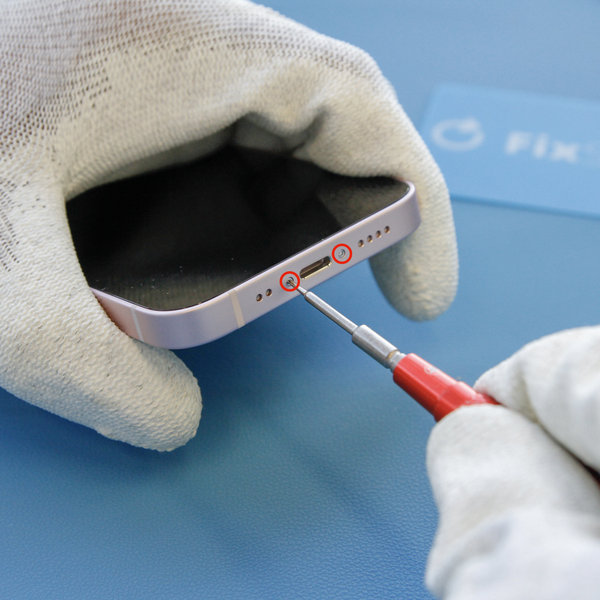

• Odvijte dva pentalob vijka dužine 6,75 mm na donjem rubu iPhonea pomoću Pentalobe odvijača (Ph0001.2)

Otvaranje iPhonea će slomiti njegovu vodootpornu brtvu, stoga pripremite zamjensku brtvu prije početka ovog koraka. Bez nove brtve vaš iPhone neće biti vodootporan.

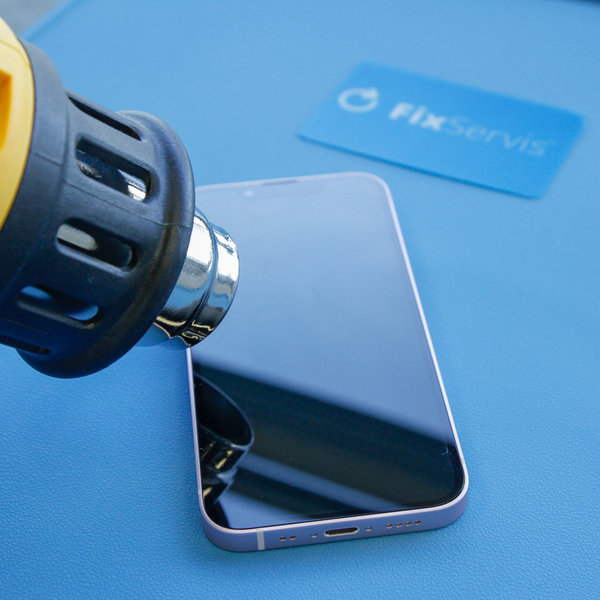

Zagrijavanje donjeg ruba iPhonea pomaže omekšati zaštitu zaslona i olakšati otvaranje.

• Koristeći sušilo za kosu ili toplinski pištolj, zagrijte donji rub iPhonea oko 3 minute kako biste doveli temperaturu do oko 80 °C.
• Ne stavljajte iPhone u mikrovalnu!!!

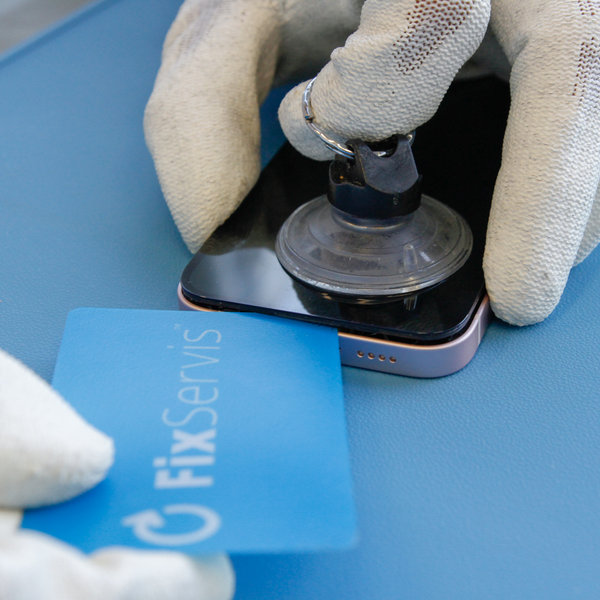

• Postavite vakuumske čašice blizu donjeg ruba iPhonea, jednu sprijeda, a drugu straga, i lagano ga gurnite na mjesto.
• Čvrsto držite svoj iPhone i koristite nježne vakuumske čašice za odvajanje zaslona od stražnjeg dijela telefona.
• Nakon odvajanja zaslona cca. 3 mm od stražnje strane umetnite Fixservis karticu u otvor.

Ljepilo koje drži zaslon na mjestu je vrlo čvrsto, tako da stvaranje ovog početnog razmaka zahtijeva znatnu snagu. Ako imate poteškoća, ponovno zagrijte donji rub i nježno kliznite ekranom gore-dolje nekoliko puta kako biste oslabili ljepilo dok ne napravite razmak za umetanje Fixservis kartice.

• Nakon uspješnog otpuštanja ljepila s rubova, uklonite vakuumske čašice.

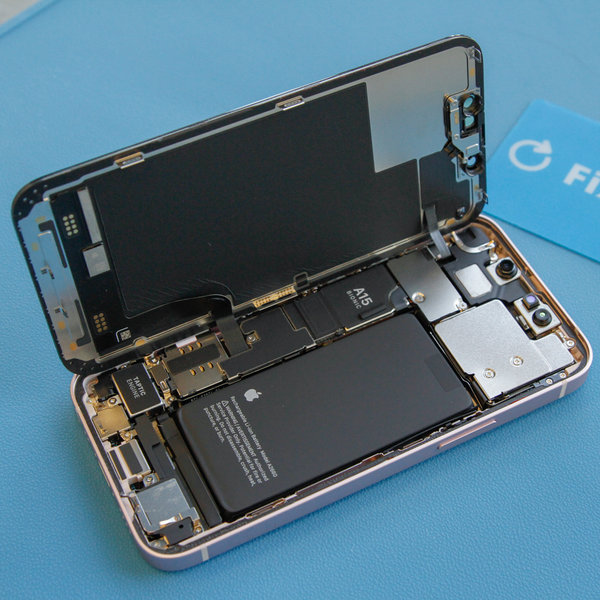

• Otvorite iPhone okretanjem zaslona ulijevo poput knjige.
• Preporučujemo da poduprete zaslon kako ne biste otrgnuli plosnati savitljivi kabel koji drži zaslon s matične ploče.

Za sada nemojte pokušavati potpuno odvojiti zaslon jer ga nekoliko lomljivih ravnih kabela još uvijek povezuje s matičnom pločom iPhonea.

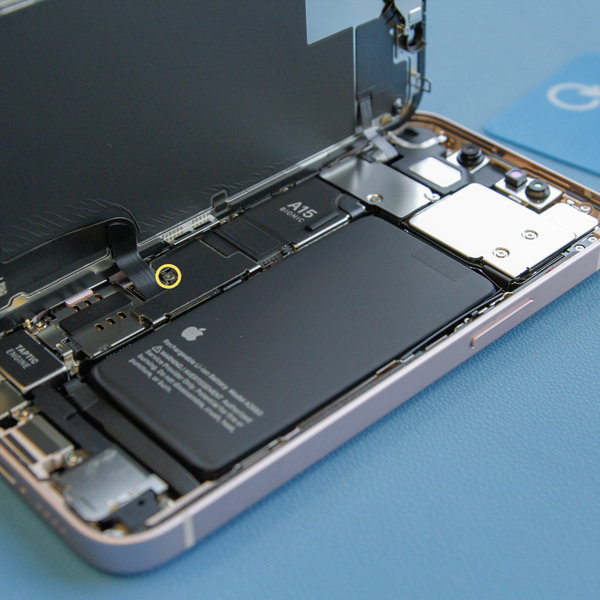

• Uklonite jedan vijak od 1,25 mm pomoću Pentalobe odvijača (Y) koji pričvršćuje poklopac konektora i istovremeno ga uklonite pincetom.

Tijekom popravka, pratite svaki vijak kako biste bili sigurni da se vraća točno tamo odakle je došao kako biste izbjegli oštećenje vašeg iPhonea.

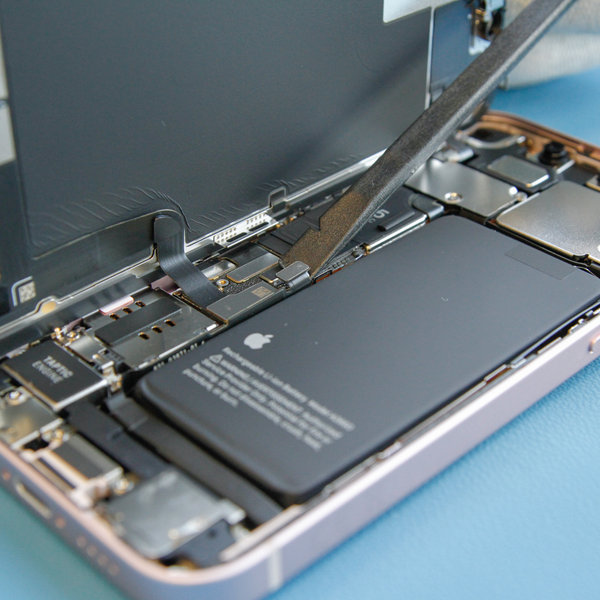

• Vrhom Spudgera odvojite konektor baterije na matičnoj ploči od matične ploče.
• Lagano savijte konektor od matične ploče kako biste spriječili slučajni kontakt s utičnicom i napajanjem telefona tijekom popravka.

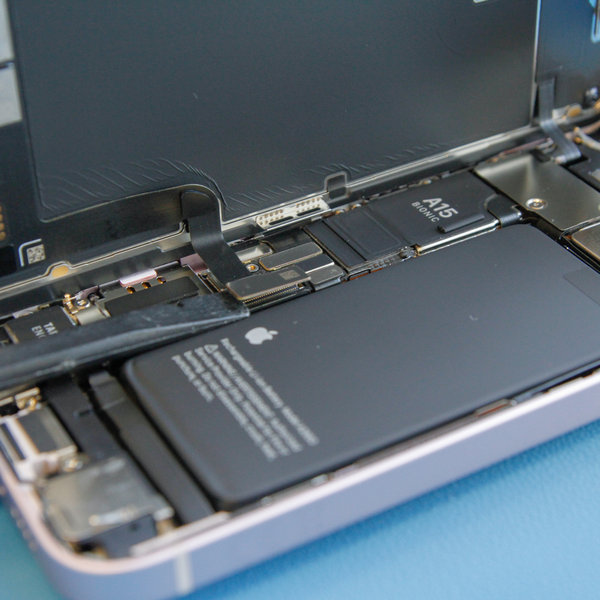

• Odspojite OLED ploču i konektor kabela digitalizatora pomoću Spudgera.

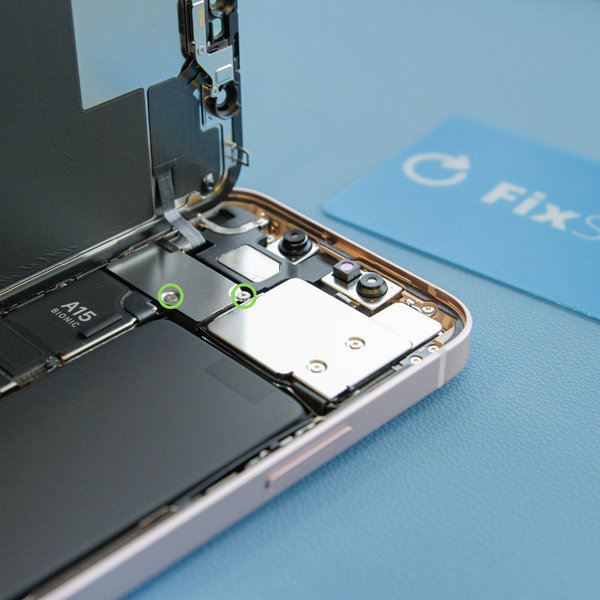

• Pomoću Pentalobe odvijača uklonite dva vijka od 1,1 mm koji pričvršćuju poklopac konektora prednjeg senzora:
• Zatim uklonite poklopac.

Tijekom popravka, pratite svaki vijak kako biste bili sigurni da se vraća točno tamo odakle je došao kako biste izbjegli oštećenje vašeg iPhonea.

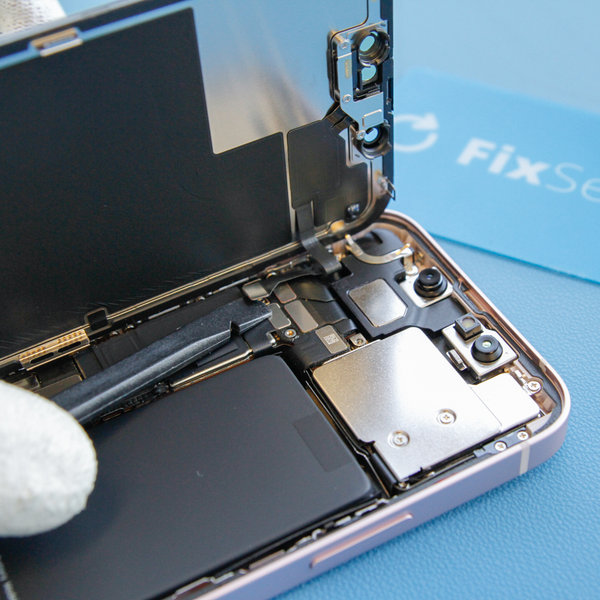

• Odspojite konektor kabela sklopa prednjeg senzora pomoću Spudger-a ili čavla.

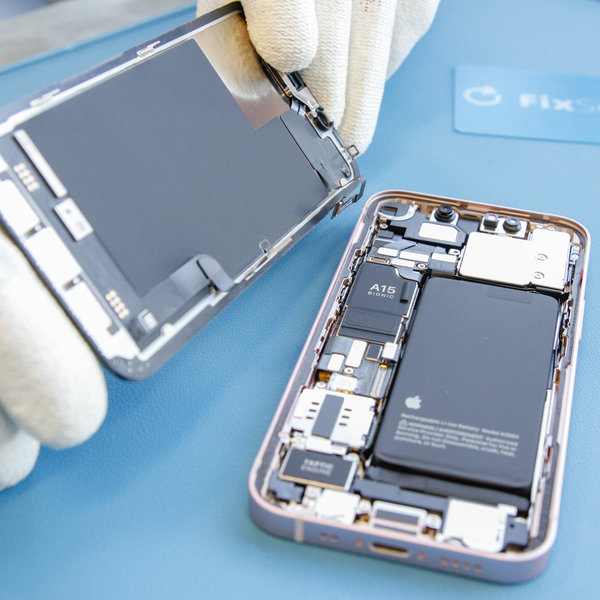

• Uklonite sklop zaslona.

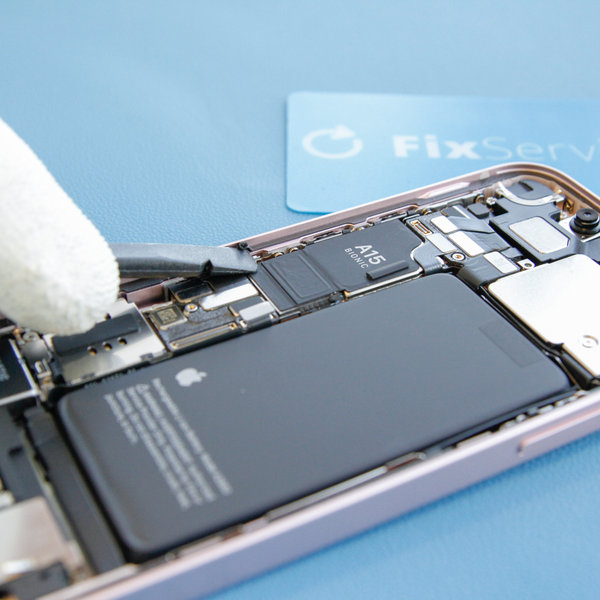

• Uklonite staro ljepilo duž rubova iPhonea.

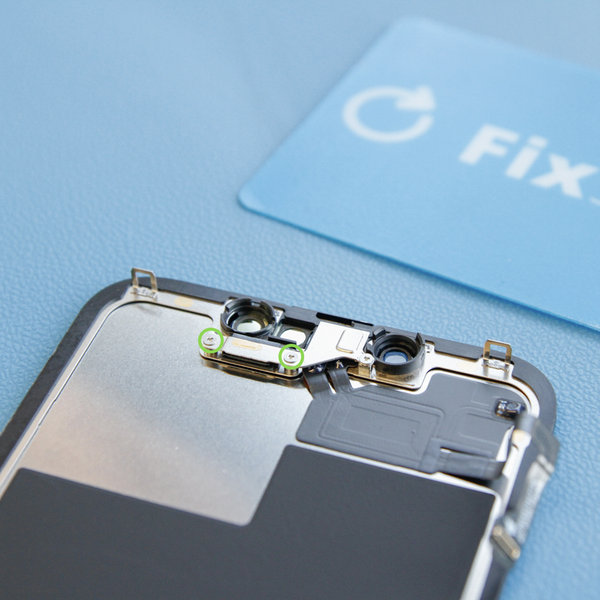

• Uklonite dva vijka od 1,6 mm pomoću odvijača Pentalobe koji pričvršćuju sklop zvučnika senzora na stražnju stranu zaslona.
• Zatim ga uklonite pincetom.

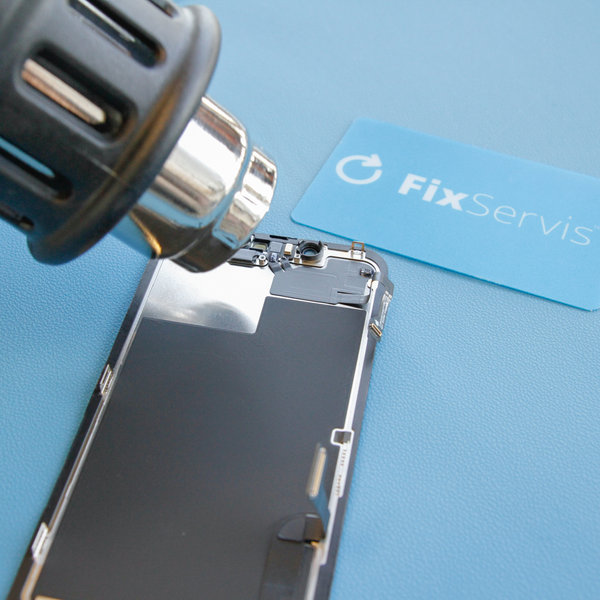

• Koristite sušilo za kosu ili toplinski pištolj na gornjoj prednjoj strani zaslona 1-2 minute kako biste omekšali ljepilo za montažu senzora.
• Koristite Spudger ili pincetu da podignete i odvojite sklop zvučnika/senzora od njegovog ureza na prednjoj ploči.
• Zatim ga uklonite pincetom.

Budite oprezni da ne oštetite vrpčaste kabele svjetlosnog senzora kada vadite.

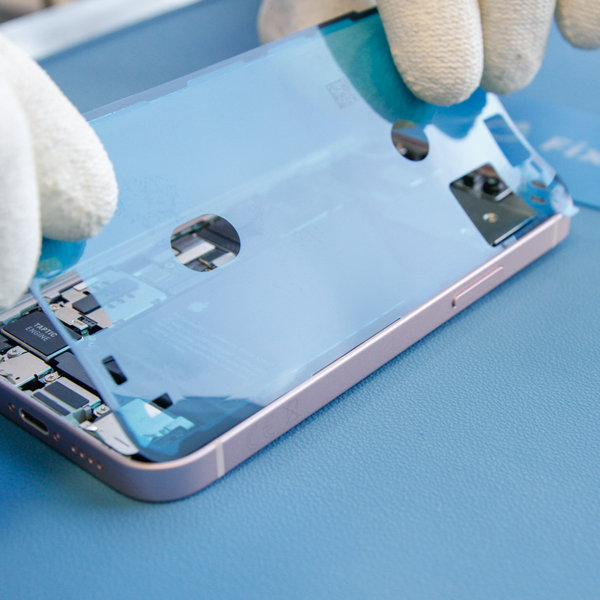

• Zalijepite novi gluten na rubove iPhonea.

Novo ljepilo osigurat će iPhoneu otpornost na vodu i prašinu.

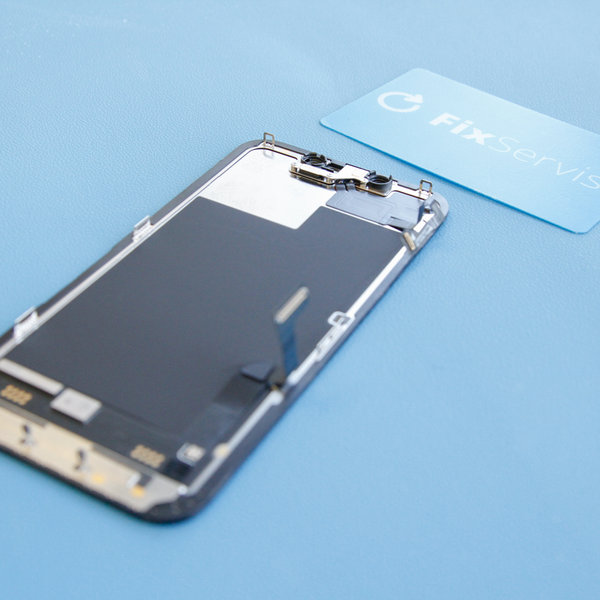

• Ugradite sklop zvučnik + prednji senzor na novi LCD zaslon.

Za ponovnu instalaciju slijedite ove upute obrnutim redoslijedom.
