ResetirajZamjena LCD displeja na iPhone 13
Tehnička težina
Trajanje postupka
Broj koraka u tutorijalu
U slučaju da vam je zaslon iPhonea 13 napuknut, ne reagira na dodir ili ne prikazuje sliku kada je telefon uključen, možete koristiti ovaj vodič da sami zamijenite zaslon.
Kombinirani sklop senzora zvučnika i slušalica pričvršćen na stražnju stranu zaslona uparen je s vašim pojedinačnim iPhoneom u tvornici, tako da ga morate prenijeti sa starog zaslona na novi kad god zamijenite zaslon. Sadrži flood iluminator, koji je dio biometrijskog sigurnosnog elementa Face ID. Ako je Face ID oštećen ili zamijenjen, prestat će raditi, stoga pazite da ne oštetite bilo koju od ovih komponenti tijekom ovog postupka. U slučaju oštećenja, samo Apple ili ovlašteni Apple tehničar može vratiti Apple ID.
Napomena: True Tone je onemogućen nakon zamjene zaslona, čak i kada se koristi originalni Apple zaslon. Osim toga, vaš iPhone može privremeno prikazati upozorenje ,,genuine".

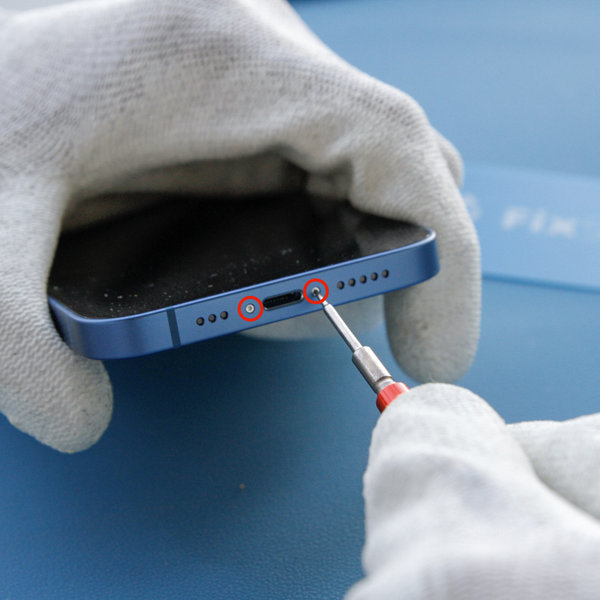

Korak 1 Uklanjanje pentalobe vijaka
Prije početka potrebno je iPhone isprazniti ispod 25% jer se napunjena Li-ion baterija može zapaliti ili eksplodirati ako se slučajno prereže.
- Isključite iPhone
- Odvijte dva pentalob vijka dužine 6,75 mm na donjem rubu iPhonea pomoću Pentalobe odvijača (Ph0001.2)
Otvaranje iPhonea će slomiti njegovu vodootpornu brtvu, stoga pripremite zamjensku brtvu prije početka ovog koraka. Bez nove brtve vaš iPhone neće biti vodootporan.

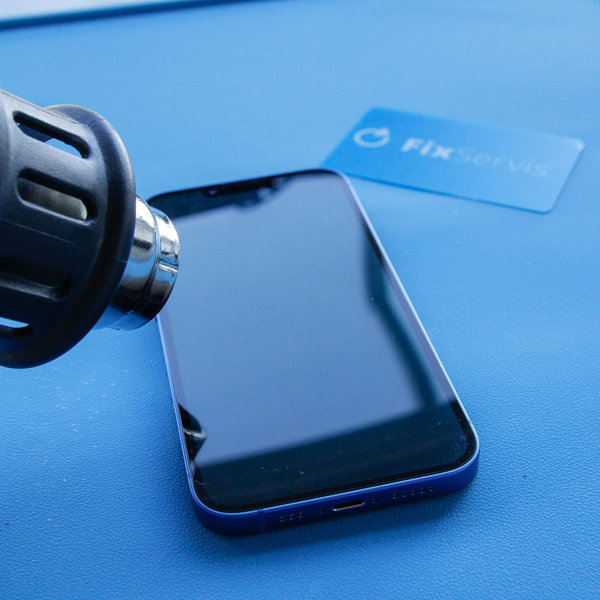

Korak 2 Otvaranje 1
Zagrijavanje donjeg ruba iPhonea pomaže omekšati zaštitu zaslona i olakšati otvaranje.
- Koristeći sušilo za kosu ili toplinski pištolj, zagrijte donji rub iPhonea oko 3 minute kako biste doveli temperaturu do oko 80 °C.
- Ne stavljajte iPhone u mikrovalnu!!!

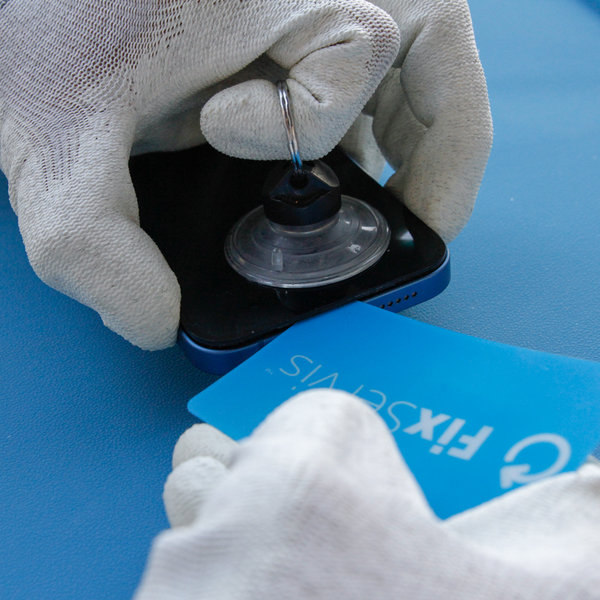

Korak 3 Otvaranje 2
- Postavite vakuumske čašice blizu donjeg ruba iPhonea, jednu sprijeda, a drugu straga, i lagano ga gurnite na mjesto.
- Čvrsto držite svoj iPhone i koristite nježne vakuumske čašice za odvajanje zaslona od stražnjeg dijela telefona.
- Nakon odvajanja zaslona cca. 3 mm od stražnje strane umetnite Fixservis karticu u otvor.
Ljepilo koje drži zaslon na mjestu je vrlo čvrsto, tako da stvaranje ovog početnog razmaka zahtijeva znatnu snagu. Ako imate poteškoća, ponovno zagrijte donji rub i nježno kliznite ekranom gore-dolje nekoliko puta kako biste oslabili ljepilo dok ne napravite razmak za umetanje Fixservis kartice.

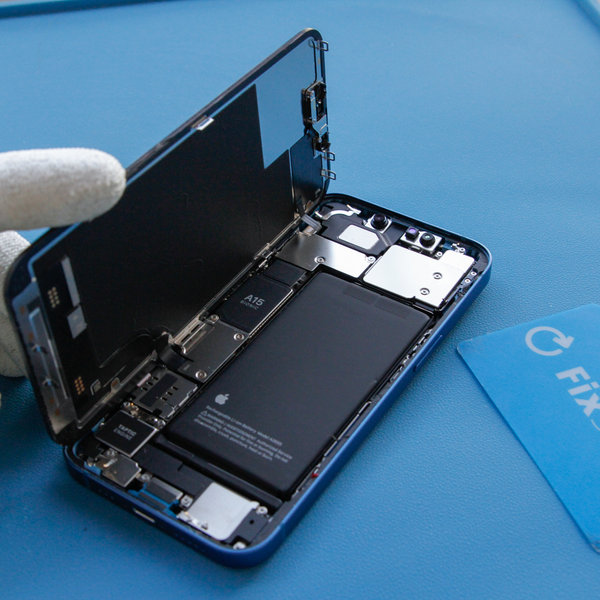

Korak 4 Otvaranje 3
- Nakon uspješnog otpuštanja ljepila s rubova, uklonite vakuumske čašice.
- Otvorite iPhone okretanjem zaslona ulijevo poput knjige.
- Preporučujemo da poduprete zaslon kako ne biste otrgnuli plosnati savitljivi kabel koji drži zaslon s matične ploče.
Za sada nemojte pokušavati potpuno odvojiti zaslon jer ga nekoliko lomljivih ravnih kabela još uvijek povezuje s matičnom pločom iPhonea.

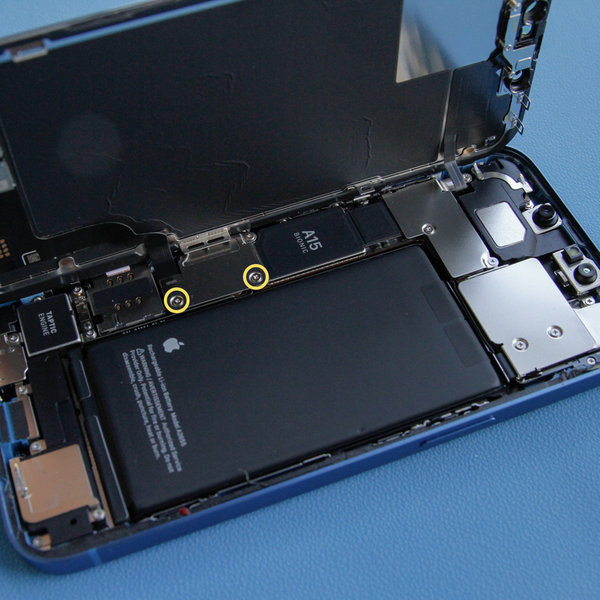

Korak 5 Uklanjanje konektora baterije i poklopca zaslona
- Uklonite dva vijka od 1,25 mm pomoću Pentalobe odvijača (Y) koji pričvršćuju poklopac konektora i istovremeno ga uklonite pincetom.
Tijekom popravka, pratite svaki vijak kako biste bili sigurni da se vraća točno tamo odakle je došao kako biste izbjegli oštećenje vašeg iPhonea.

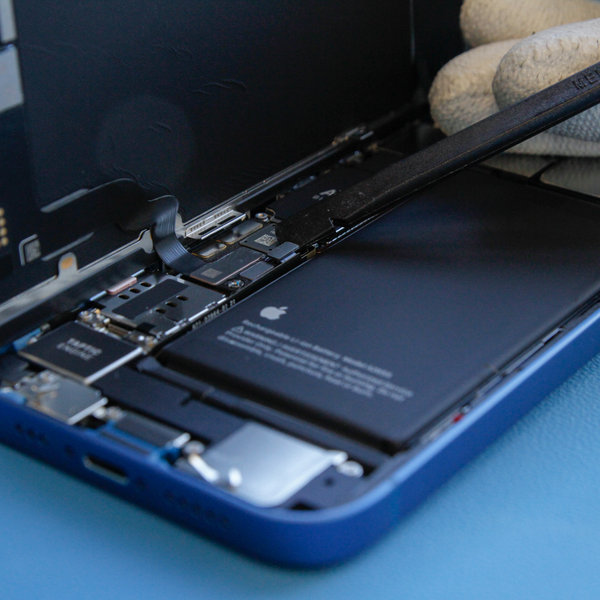

Korak 6 Odspojite bateriju
- Vrhom Spudgera odvojite konektor baterije na matičnoj ploči od matične ploče.
- Lagano savijte konektor od matične ploče kako biste spriječili slučajni kontakt s utičnicom i napajanjem telefona tijekom popravka.

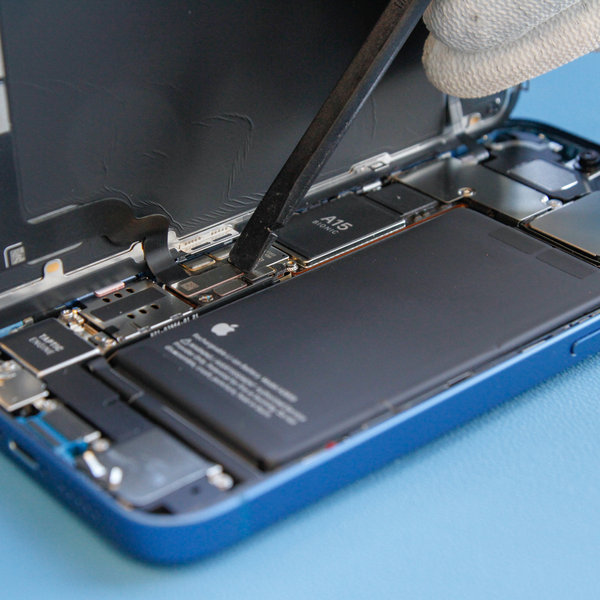

Korak 7 Odspojite OLED zaslon + digitalizator
- Odspojite OLED ploču i konektor kabela digitalizatora pomoću Spudgera.

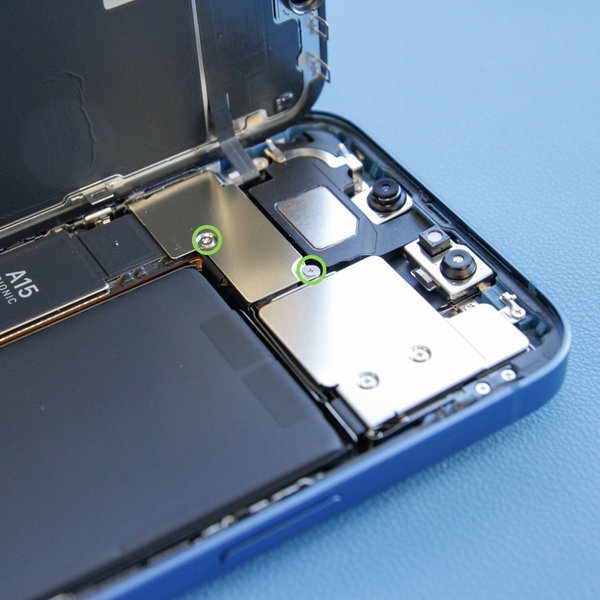

Korak 8 Uklonite poklopac konektora prednjeg senzora
- Pomoću Pentalobe odvijača uklonite dva vijka od 1,1 mm koji pričvršćuju poklopac konektora prednjeg senzora.
- Zatim uklonite poklopac.
Tijekom popravka, pratite svaki vijak kako biste bili sigurni da se vraća točno tamo odakle je došao kako biste izbjegli oštećenje vašeg iPhonea.

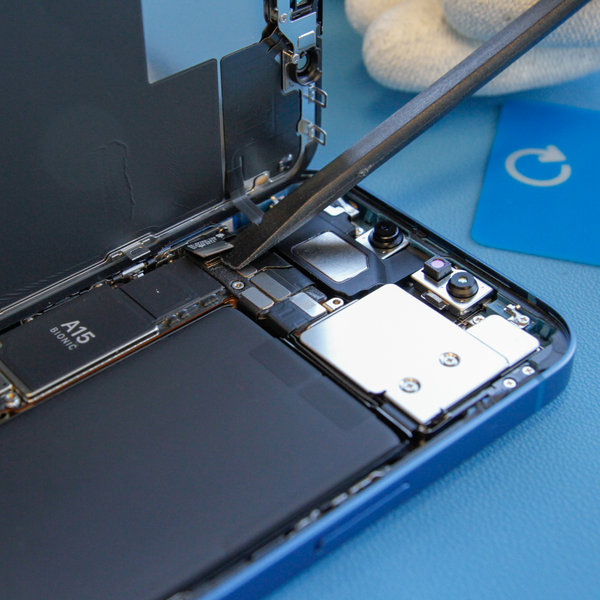

Korak 9 Odvojite konektor prednjeg senzora
- Odspojite konektor kabela sklopa prednjeg senzora pomoću Spudger-a ili čavla.

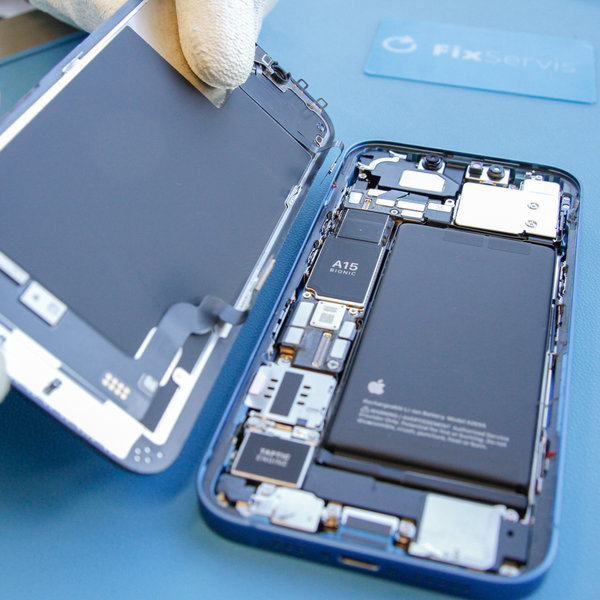

Korak 10 Uklonite sklop zaslona
- Uklonite sklop zaslona.

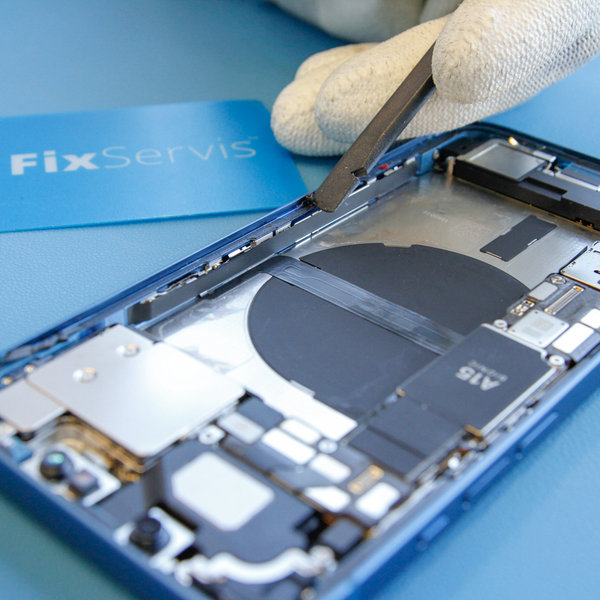

Korak 11 Odlijepite staro ljepilo oko rubova iPhonea
- Uklonite staro ljepilo duž rubova iPhonea.

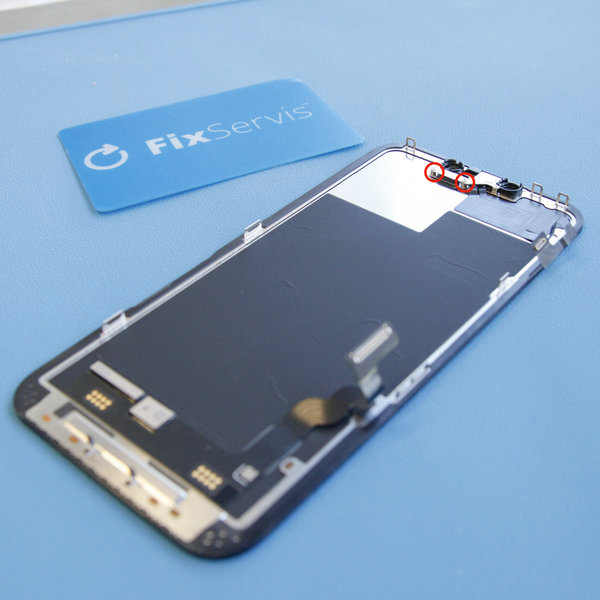

Korak 12 Uklonite poklopac sa sklopa zvučnik/senzor
- Uklonite dva vijka od 1,6 mm pomoću odvijača Pentalobe koji pričvršćuju sklop zvučnika senzora na stražnju stranu zaslona.
- Zatim ga uklonite pincetom.

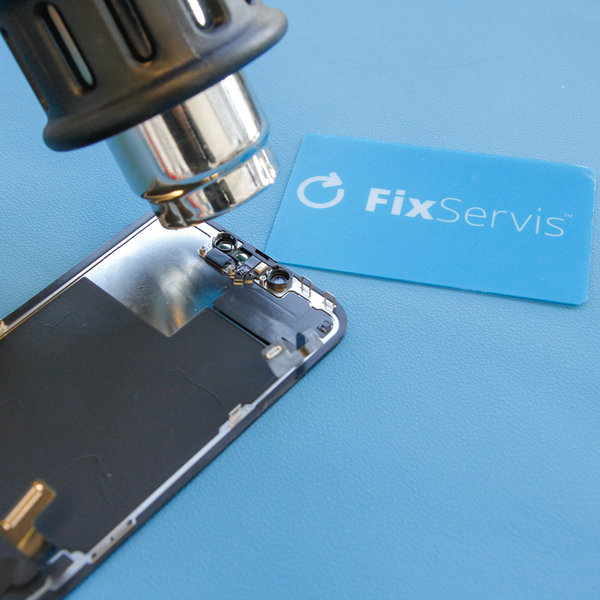

Korak 13 Uklanjanje sklopa zvučnik/senzor
- Koristite sušilo za kosu ili toplinski pištolj na gornjoj prednjoj strani zaslona 1-2 minute kako biste omekšali ljepilo koje pričvršćuje senzore.
- Koristite Spudger ili pincetu da podignete i odvojite sklop zvučnika/senzora od njegovog ureza na prednjoj ploči.
- Zatim ga uklonite pincetom.
Budite oprezni da ne oštetite vrpčaste kabele svjetlosnog senzora kada vadite.

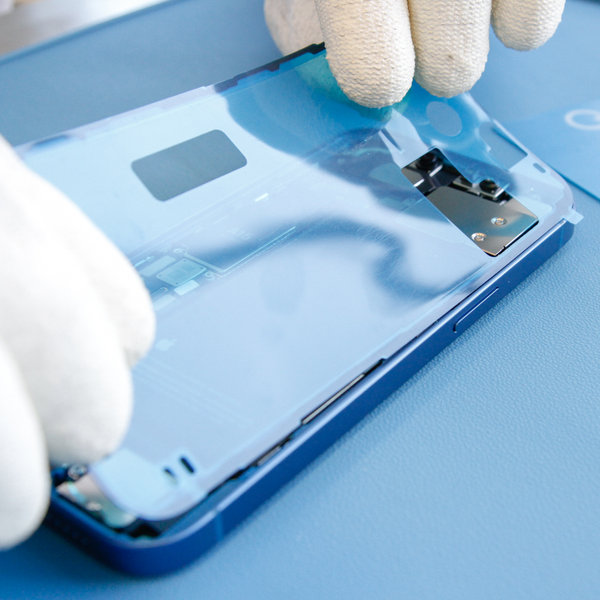

Korak 14 Zalijepite novo ljepilo oko rubova iPhonea
- Zalijepite novi gluten na rubove iPhonea.
Novo ljepilo osigurat će iPhoneu otpornost na vodu i prašinu.

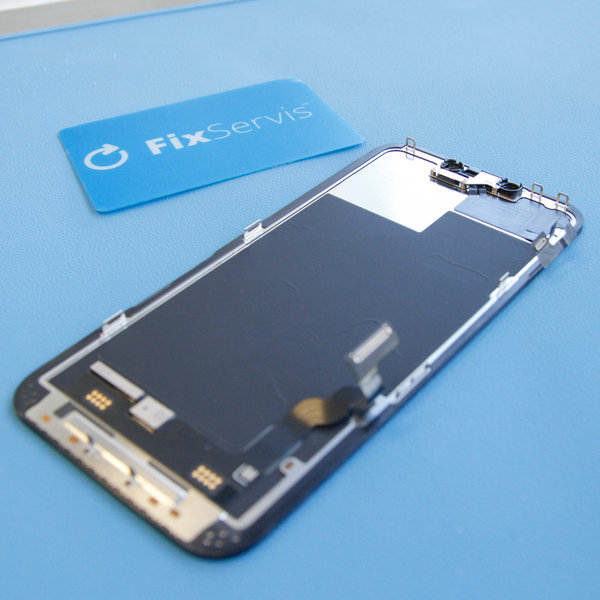

Korak 15 Ugradite novi LCD zaslon
- Ugradite sklop zvučnik + prednji senzor na novi LCD zaslon.
Za ponovnu instalaciju slijedite ove upute obrnutim redoslijedom.
